Конструктор "Лего"

Конструктор "Лего"
Многие детали параметризованы. Практически в основе лежит одна деталь, за исключением колеса, на основе которой изготавливаются все дополнительные детали конструктора.
На мой взгляд полезно для начинающих изучать Компас т.к. при кажущейся простоте деталей позволяет охватить многие операции Компаса. Освоить не только изготовление деталей, но и проверить свои силы в сборке.
Сейчас успешно используется при обучении в одном из частных колледжей технической направленности. У них преподается черчение с использование Компаса. При не имении опыта вполне успешно овладевают навыками конструирования и использования для этого функционала Компаса.

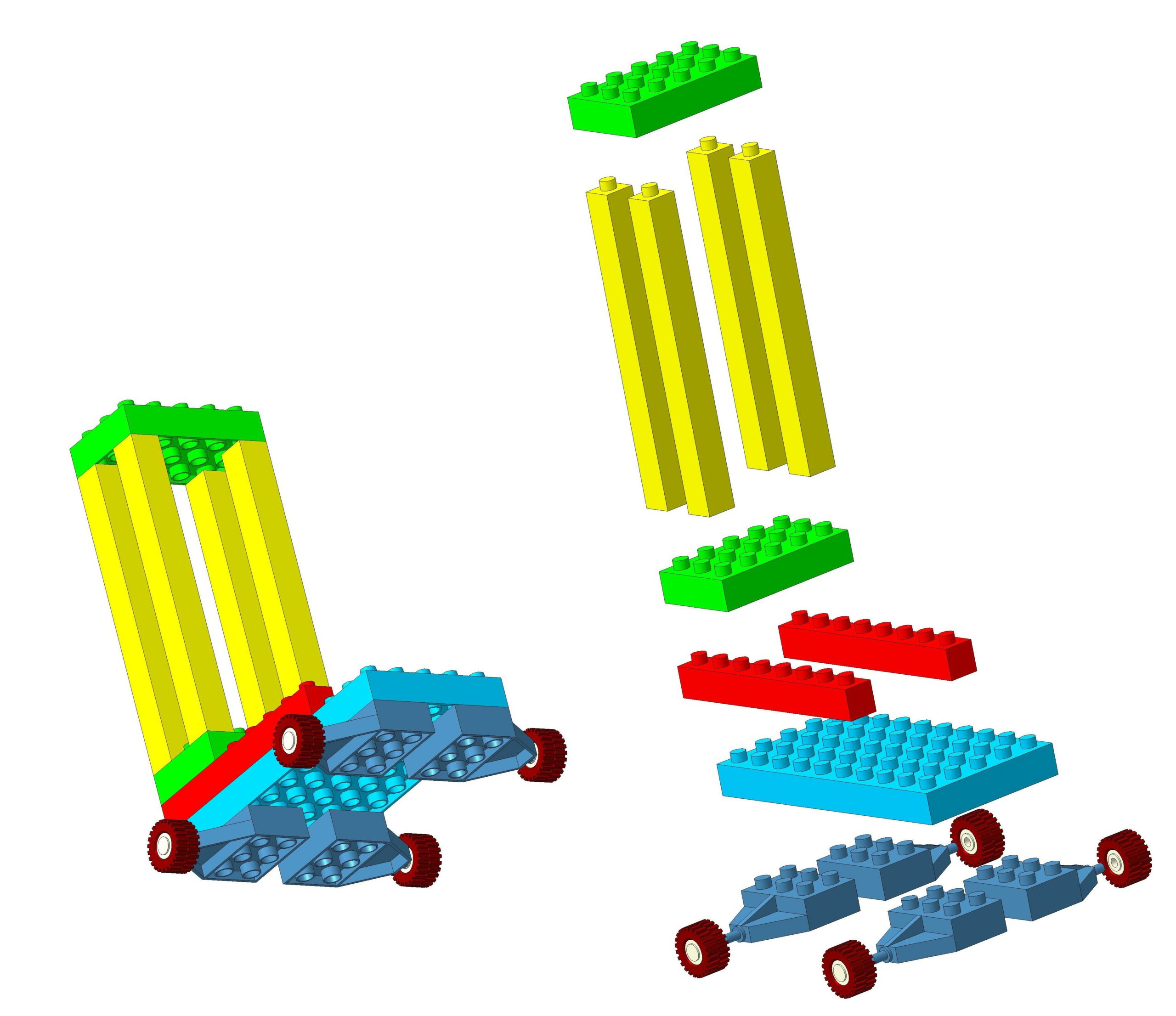

Есть возможность разнесения компонентов.

В сотав входит одна из сборок и все модели деталей. Включая модели деталей - основ.

Состав: 3D сборка Язык документа

Софт: Компас-3D 14

Просмотр файлов
Колесо.m3d
Ось_3_2.m3d
Ось_основа.m3d
Сборка.frw
Сборка_1.a3d
Брус-8_1.m3d
Брус_1_1_10.m3d
Брус_5_3.m3d
Брус_10_5.m3d
Брус-основа.m3d
