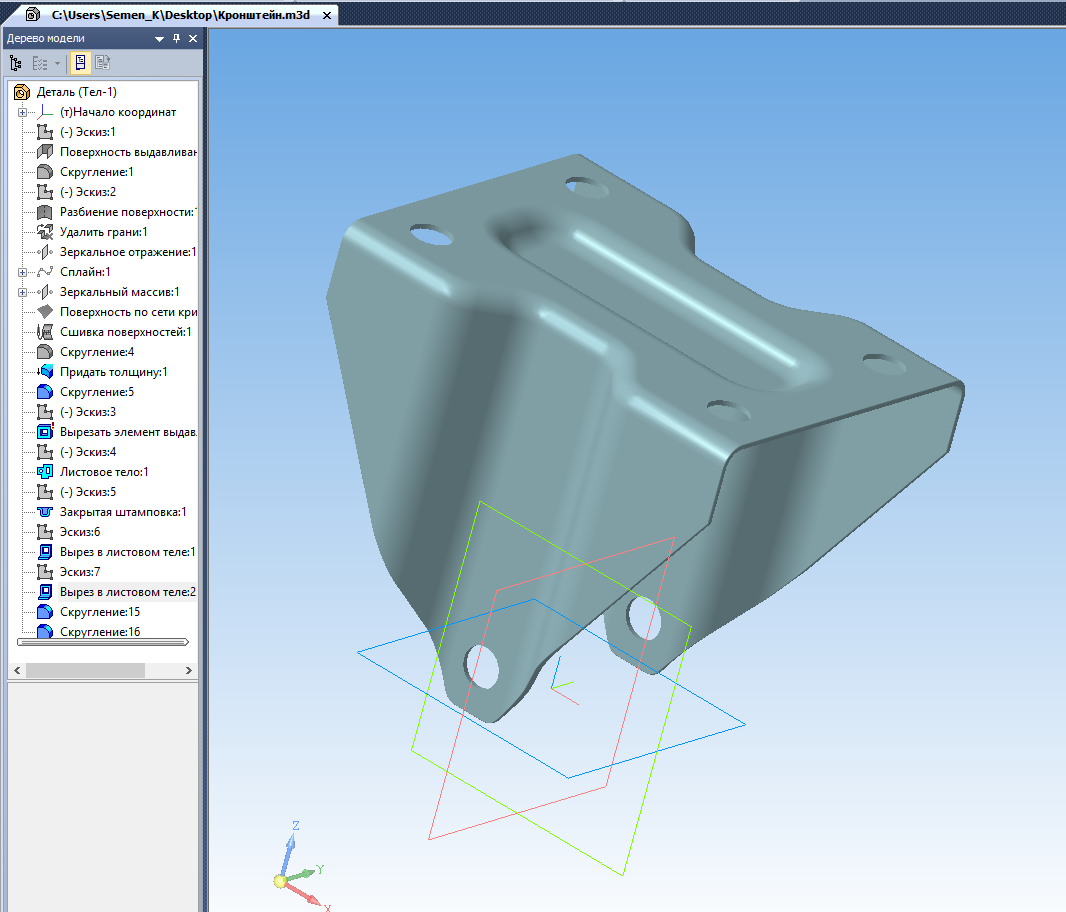

Кронштейн для ролика, операции с листовым телом

Часто при твердотельном или пространственном моделировании возникает необходимость выполнить операцию характерную для работы с листовым телом. В этой работе попытался объединить все три варианта:
Сначала - поверхностное моделирование.
Затем - придание толщины .
А уже потом в одном из мест полученного тела добавил "кусок" листового тела. С которым и произвел операцию "закрытая штамповка"

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 15

Каталог / Дополнительный материал / Уроки построения / Кронштейн для ролика, операции с листовым телом

Просмотр файлов
Кронштейн.m3d
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
