Кронштейн Г-образный

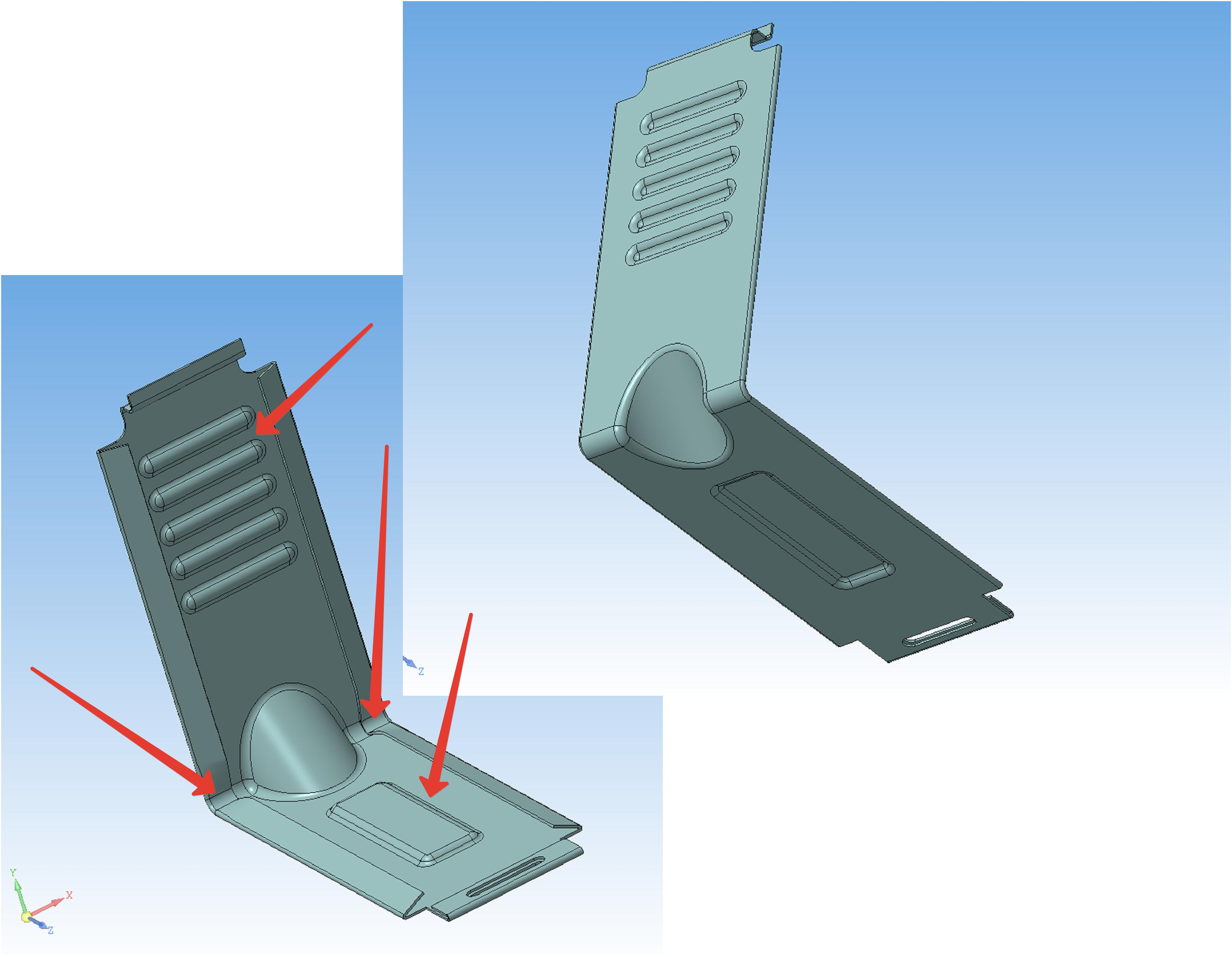

Это опять эксперименты с листовыми телами. Комбинированный метод присоединения за счет булевых операций "вставок" листового тела после выполнения на них операций штамповки. Плюс меня заинтересовала эта деталь имитацией штамповки на сгибе, которую выполнить инструментами работы с листовым телом не удолось. В этом случае очень удобно использовать создание детали по сечениям. Неплохая имитация гибки. Последовательное копирование эскизов позволяет за счет изменения начального эскиза получать автоматическую перестройку эскизов по ходу выдавливания .

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 15

Просмотр файлов
Кронштейн Г-образный.m3d
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
