Крюк №8 ГОСТ 6627-74-2

Постараюсь объяснить почему при наличии большого количества крюков размещенных на этом сайте я все же попытался сделать еще одну модель.
Я проанализировал крюки созданные в Компасе и пришел к выводу:
1. Размеры крюков не до конца соответствуют размерам приведенным в ГОСТе.
2. Многие размеры эскизов додуманы для простоты построения.
3. При построении поверхности крюка использовано несколько различных операций: по сечениям, вращения, кинематические и поверхности по сети кривых.
Захотелось во первых построить поверхность крюка, используя только размеры приведенные в таблице ГОСТа.

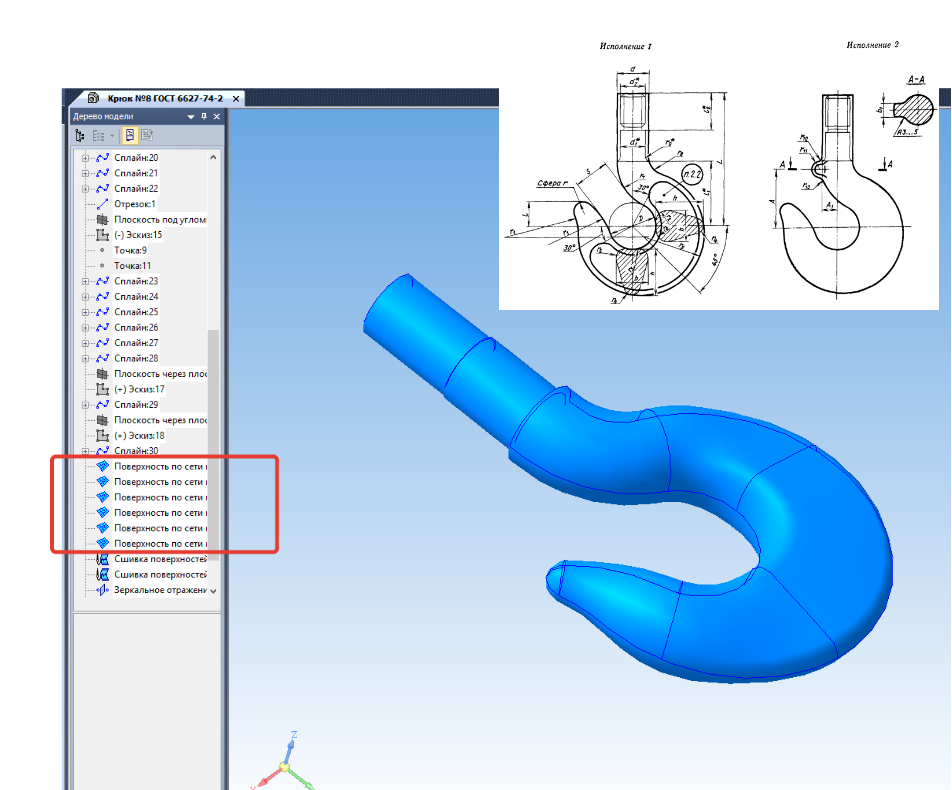

И захотелось попробовать использовать только одну операцию получения поверхности. В данном случае - это поверхность по сети кривых.
Данный крюк в точности соответствует 1 исполнению Крюка №8 по ГОСТ 6627-74. При построении модели использованы ТОЛЬКО размеры приведенные в таблице типоразмеров.

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 15

Просмотр файлов
Крюк №8 ГОСТ 6627-74-2.m3d
