Лобовое стекло автобуса. Построение.

В группе ВКонтакте появилась задача по рисунку (чертежу) автобуса в двух проекциях выполнить лобовое стекло этого автобуса.
Попытался построить. Проекции и размеры стекла снял прямо с рисунка с последующим увеличением.
В этом построении опять столкнулся с необходимостью применить построения не предусмотренные функционалом Компаса.
В Компасе построить пространственную кривую по ее двум проекциям возможно. А вот построение точку в пространстве по ее проециям не предусмотрено. Пришлось эту операцию выполнять используя пересечение в пространстве перпендикулярных отрехков.

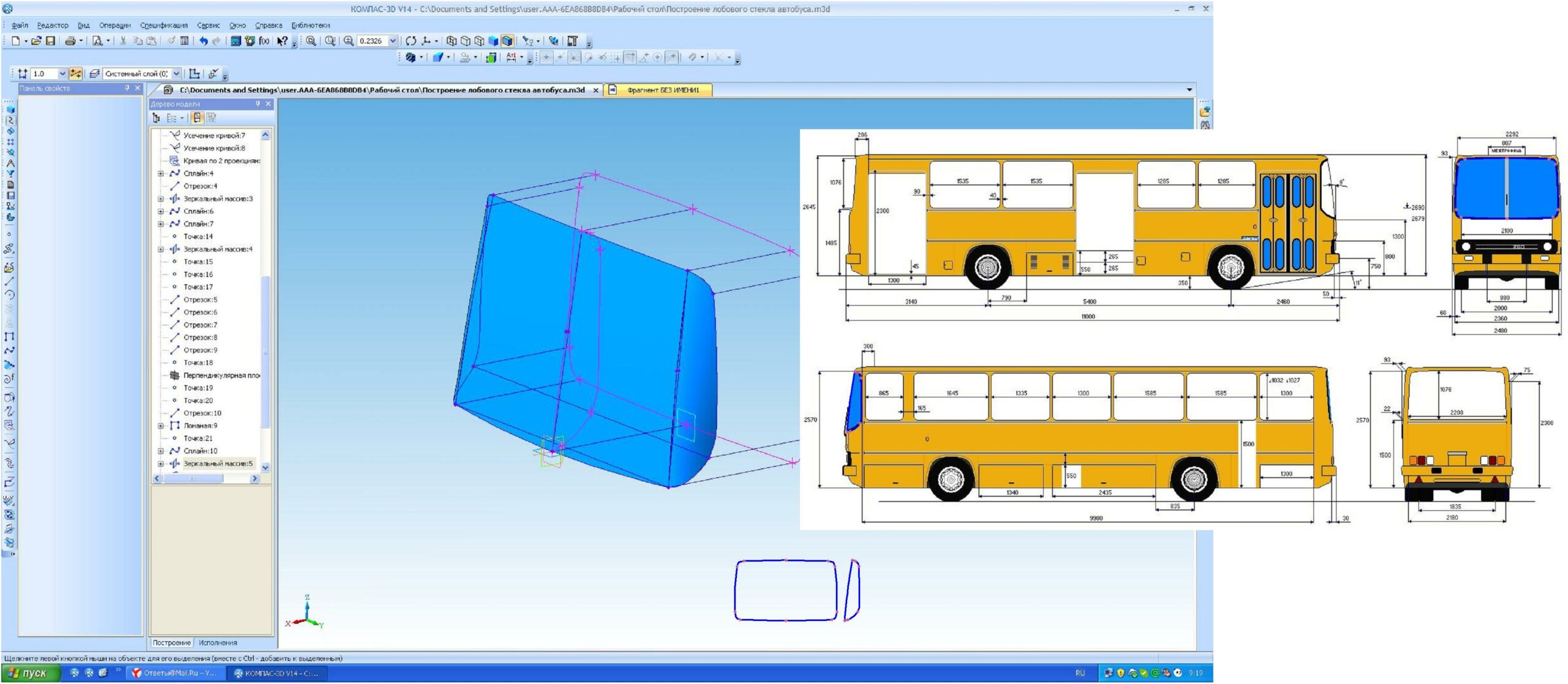

Вот что из этого получилось.

Состав: 3D модель, фрагмент съемки размеров и построения проекций и опорных точек. Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Каталог / Дополнительный материал / Уроки построения / Лобовое стекло автобуса. Построение.

Просмотр файлов
Лобовое стекло.frw
Построение лобового стекла автобуса.m3d
Лобовое стекло.JPG
