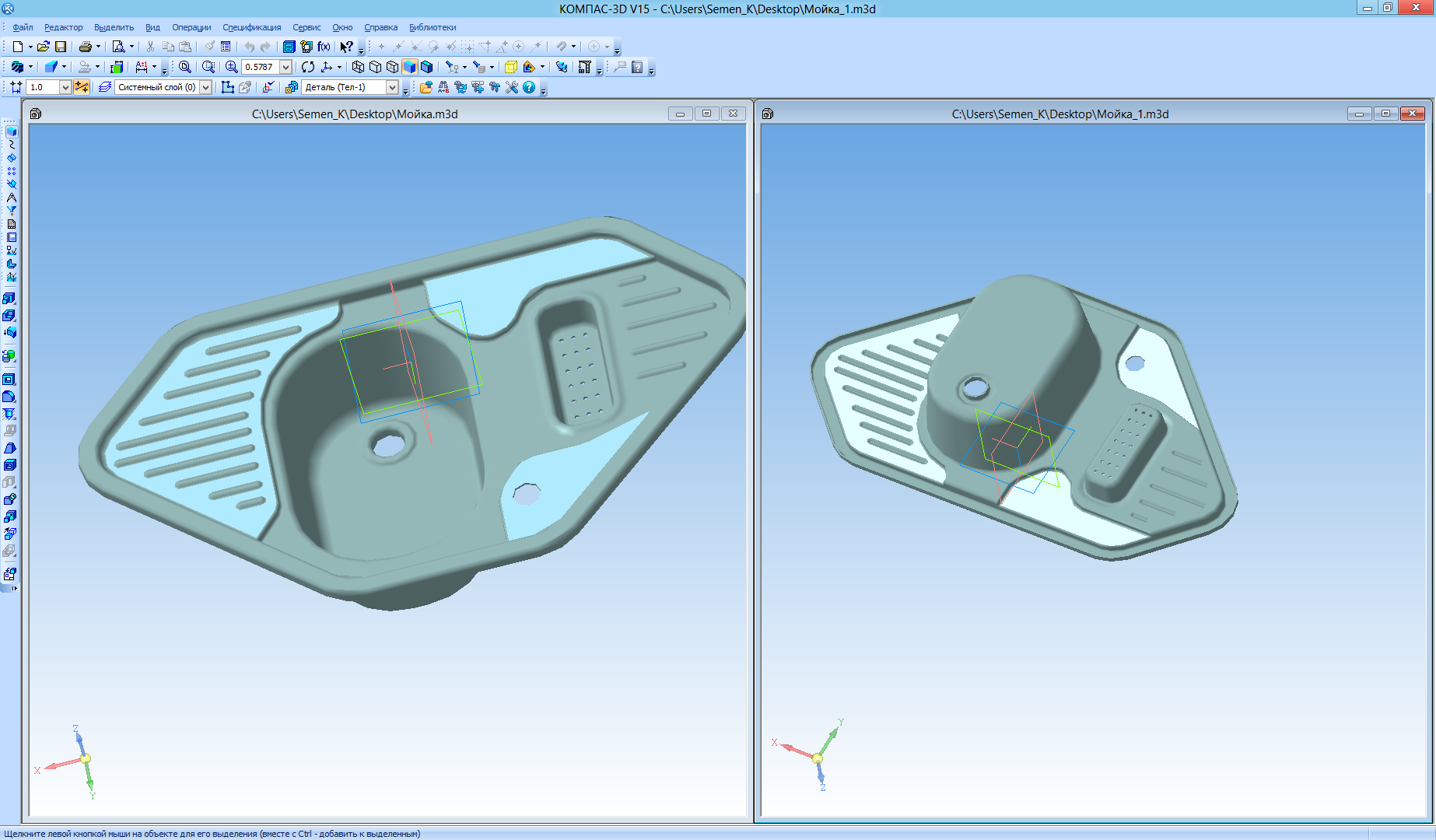

Мойка штампованная. Комбинированный метод.

В данной работе использован комбинированный метод создания штампованной детали. В основу легли инструменты работы с листовым телом. В тех случаях (ступенчатая штамповка), когда инструментарий листового тела не позволил выполнить операцииЮ использовался инструментарий твердотельного иоделирования. Потом в необходимые места были сделаны вставки из листового материала и сними была продолжена работа инструментами листового тела.
Те места , которые были вначале созданы как твердые тела показаны другим цветом граней.

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 15

Каталог / Дополнительный материал / Уроки построения / Мойка штампованная. Комбинированный метод.

Просмотр файлов
Мойка.m3d
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
