Параметрическая рамка из уголков по ГОСТ 8509-93

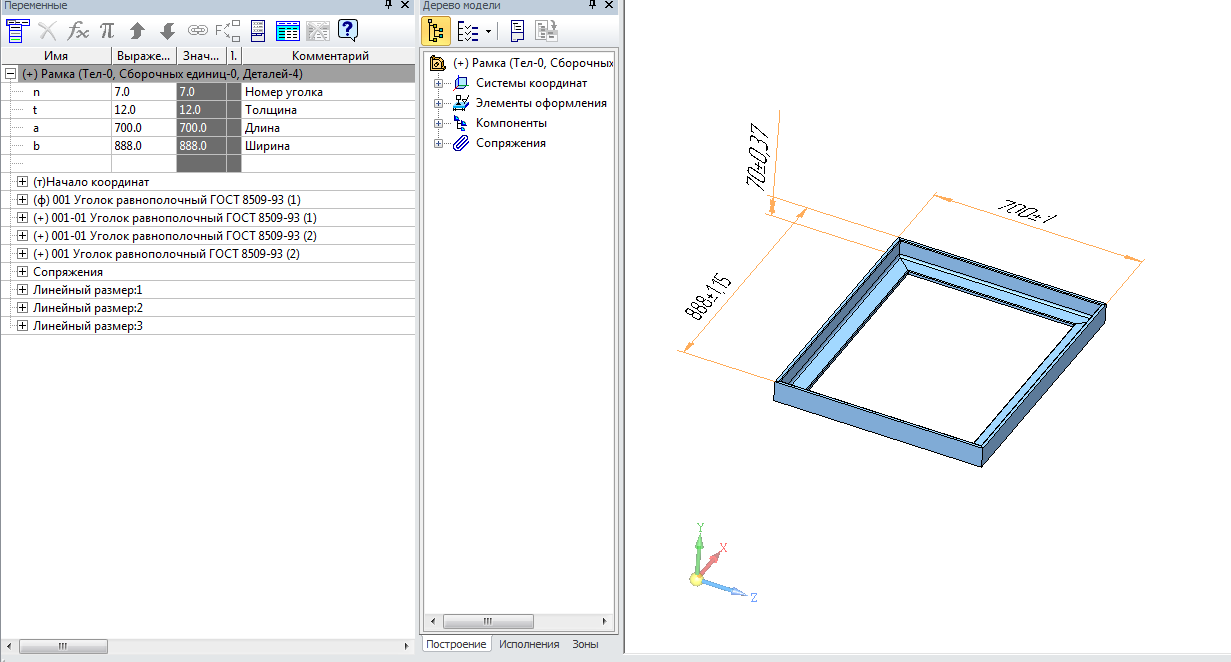

Модель параметрической рамки из уголков. Собранная из параметризованных равнополочных уголков по ГОСТ 8509-93, Для выбора уголка необходимо указывать номер уголка в дереве переменных, К примеру, если ввести в дереве цифру 2, то параметры уголка примят значение ширины равное 20мм, если 7.5 то соответственно 75 мм, необходимо только указывать толщину уголка, (см. таблицу) и длину. Радиусы скруглений так же автоматически изменяются согласно ГОСТ. Так же приложен рабочий исполнительный чертеж уголков. Размеры которого при изменении параметров модели перестраиваются.
Как пользоваться см. ниже ссылка сайт

Состав: 3D сборка, таблица параметров Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Каталог / Дополнительный материал / Уроки построения / Параметрическая рамка из уголков по ГОСТ 8509-93

Просмотр файлов
Уголок/~$Рамка.a3~
Уголок/Рамка.a3d
Уголок/Рамка.a3d.bak
Уголок/уголки.ods
Уголок/Уголок равнополочный ГОСТ 8509-93 _ 001.cdw
Уголок/Уголок равнополочный ГОСТ 8509-93 _ 001.cdw.bak
Уголок/Уголок равнополочный ГОСТ 8509-93.m3d
Уголок/Уголок равнополочный ГОСТ 8509-93.m3d.bak
Уголок/Уголок таблица.odt
Уголок/ширина.txt
