Подшипник из ленты Мебиуса с одним кольцом.

Кольцо Мебиуса получают "склеиванием" концов ленты после взаимного поворота на 180 градусов

Если разрезать такое кольцо Мёбиуса вдоль по средней линии, то в итоге получится кольцо с двойным полуоборотом. Такое кольцо называют "Афганской лентой" и оно является уже двусторонней поверхностью с двумя краями(кромками).

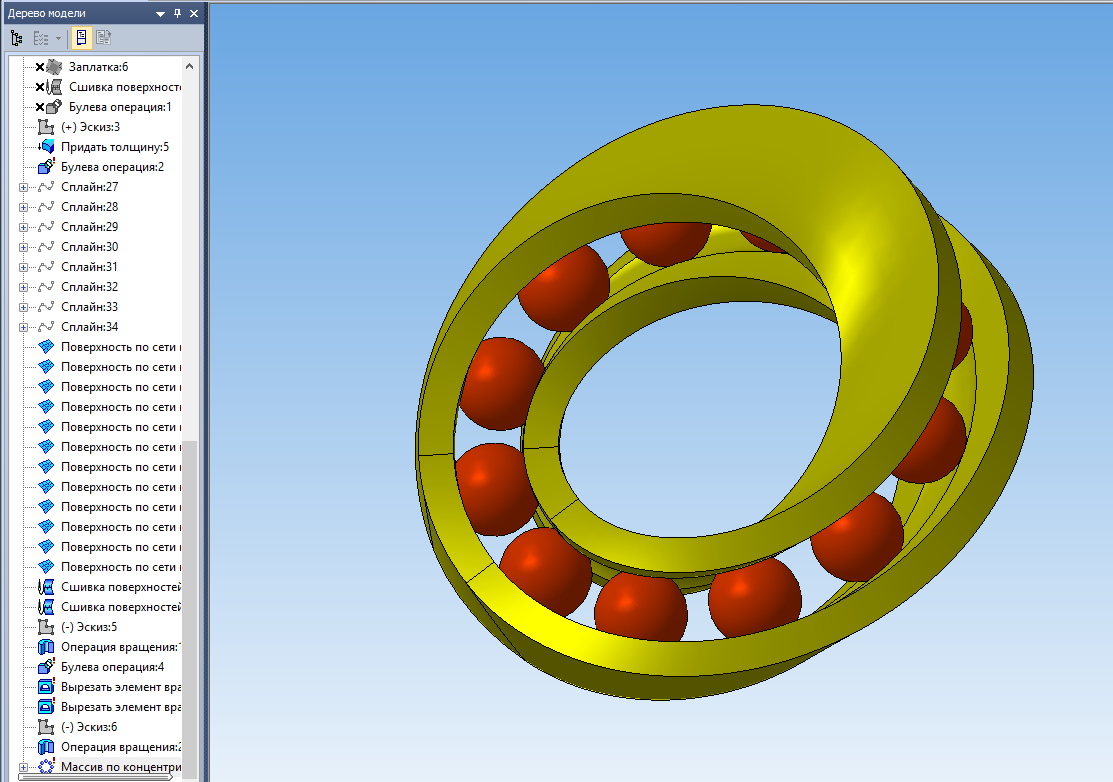

На основе построения такой ленты создано этот подшипник.

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 15

Каталог / Дополнительный материал / Уроки построения / Подшипник из ленты Мебиуса с одним кольцом.
