Построение раструба из листового тела без расчетов развертки.

Столкнулся с интересной задачей:
Сделать модель раструба из листового тела с возможностью получить потом его развертку.
Модель раструба, вернее его внутренние параметры прилагались.
Поскольку раструб имел довольно произвольную форму четырехугольной пирамиды, то расчет развертки с последующим сгибом представлялся делом достаточно сложным.
Поэтому решил пойти совсем другим путем:

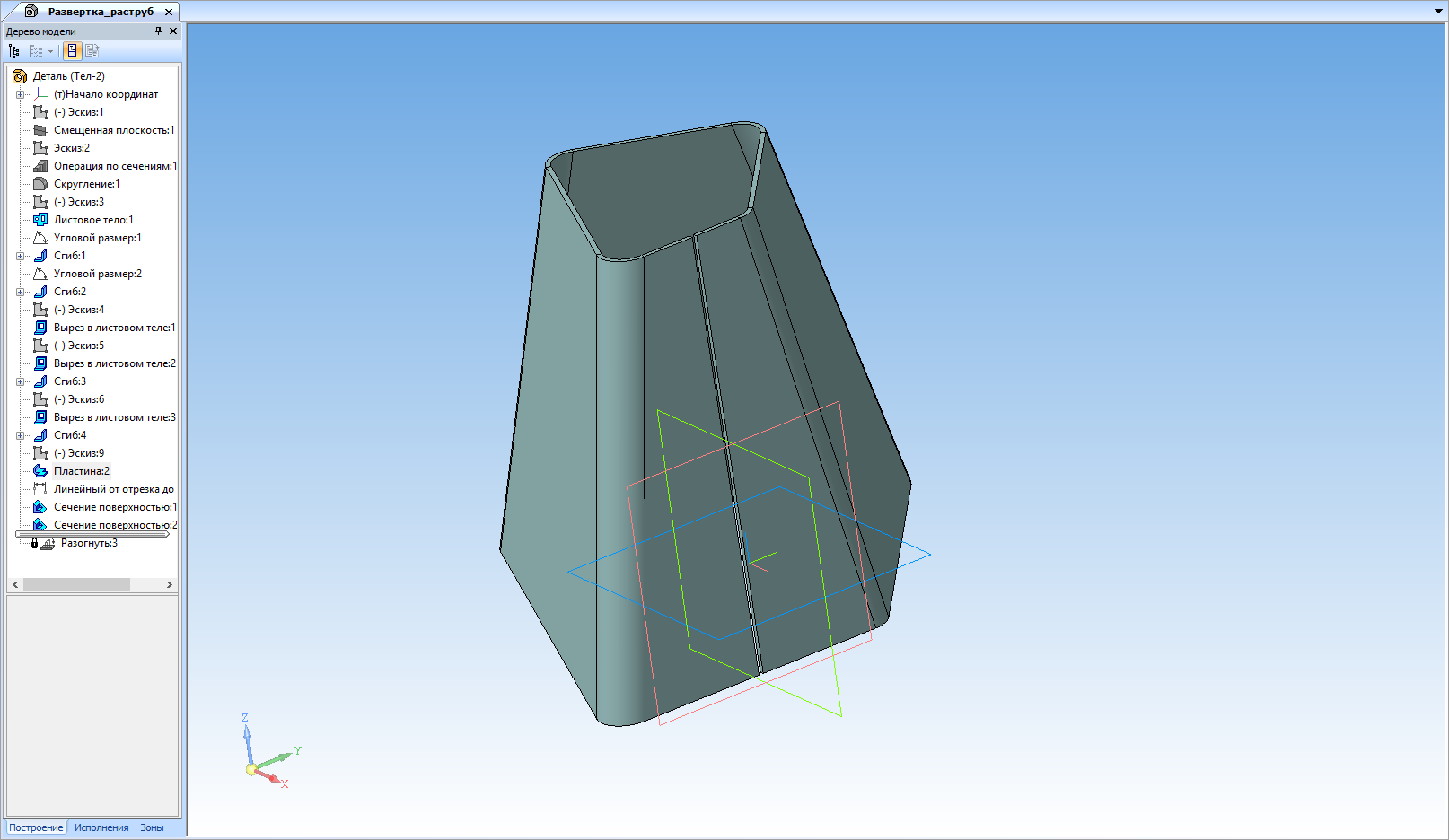

Создать модель внутренней части раструба в виде твердотельной модели и «обернуть» его листовым телом, которое впоследствии и развернуть в плоскую модель листового тела.

Состав: 3D модель, описание шагов построения модели. Язык документа

Софт: КОМПАС-3D 15

Каталог / Дополнительный материал / Уроки построения / Построение раструба из листового тела без расчетов развертки.
