Ребро усиления на листовом теле

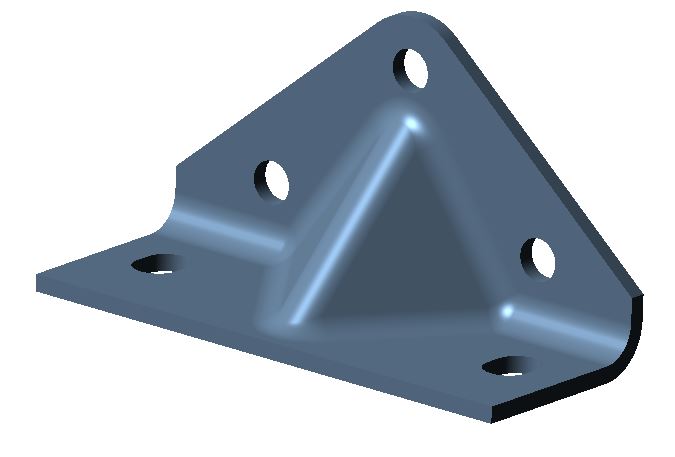

В работе показана гибридная деталь - смесь листового и твердого тел. Данный подход обусловлен возможностями системы КОМПАС-3D и целесообразностью применения к данной ситуации именно таких методов: сначала построение листового тела и элементов не препятствующих его развертыванию, затем построение твердотельного элемента, образующего вдавленное ребро на листовом теле.
Кроме того, при построении демонстрируется ряд операций и методов, которые обеспечивают большую гибкость и скорость моделирования:
1. Профиль (эскиз) листового тела представляет собой угол из двух отрезков, скругление между которыми образуется операций Листовое тело, что значительно проще и быстрее, чем строить его в эскизе. Также, листовое тело строится от средней плоскости и внутрь профиля, что позволяет на начальном этапе должным образом заложить положение базовой системы координат, которое (положение) облегчит в дальнейшем моделирование остальных элементов детали.
2. Для получения формы верхнего крыла угольника используется операция Отсечение по эскизу. Она также выбрана потому, что требует минимальных построений в эскизе - два отрезка и дуга, которые не нужно замыкать в контур, а достаточно лишь в операции выбрать направление отсечения (верх или низ).
3. Стоит обратить внимание на построение пазов. Их построение разделено на две операции - первая, Выдавливание пазов по эскизу из двух прямоугольников; вторая, Скругления в углах пазов. Данный способ проще, чем полное построение формы паза, с нанесением всех параметрических ограничений, в эскизе.
4. Построение твердотельного элемента - ребра - отдельным телом позволяет легко получить нужный тонкостенный геометрический объект, используя операцию Оболочка. Кроме, того это дает возможность использовать грани твердотельного объекта для получения в листовом теле полости встраивания этого объекта, посредством операций Эквидистанта и Сечение поверхностью.
Для более детального ознакомления можно посмотреть видео процесса моделирования по ссылке http://www.youtube.com/watch?v=TYGgeZptukc

Состав: 3D Модель детали Язык документа

Софт: КОМПАС-3D V15 SP1

Сайт: www

Файлы:
Ребро усиления.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Mangotim
Дата: 2014-12-19
Просмотры: 2704
