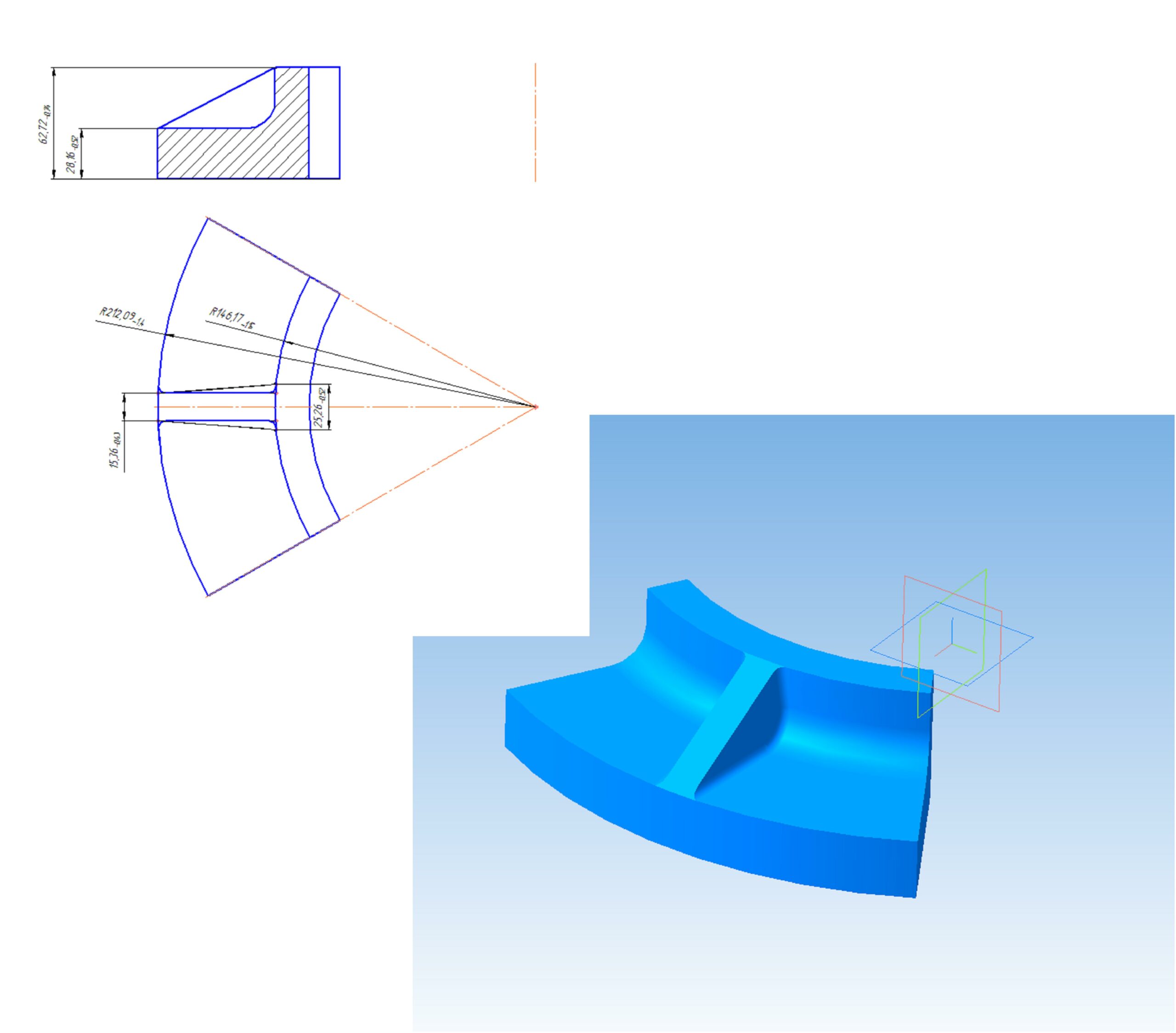

Ребро жесткости. Поверхностное моделирование.

В группе возникло довольно подробное обсуждение построения ребра жесткости. В данном случае размеры ребра были заданы, и толщина ребра была не постоянной по плоскости ребра. Поэтому, как мне кажется, в данном случае использование стандартной операции «ребро жесткости» или «уклон» неприменимы.
В группе обсуждались два способа построения: твердотельное и поверхностное.
На мой взгляд, поверхностное моделирование в данном случае проще в использовании.
Этому способу построения и посвящена настоящая работа.

Состав: Модель, пошаговое описание, входящие в работу картинки Язык документа

Софт: КОМПАС-3D 14

Каталог / Дополнительный материал / Уроки построения / Ребро жесткости. Поверхностное моделирование.

Просмотр файлов
Ребро жесткости.frw
Булева операция.png
Деталь_ребро.m3d
Дуга окружности.png
Компас. Поверхностное моделирование. Построение ребра жесткости..docx
Операция вращения.png
Поверхность по сети кривых.png
Проецирование точки.png
Соединение отрезком. Каркас ребра..png
Сшивка поверхностей.png
Фрагмент_ребро.frw
