Соединение в замок на стыке обечайки.

Поалась фотография обечайки, у которой стык оформлен соединением в замок. Решил повторить эту деталь в 3D модел и столкнулся с неожиданными трудностями. При добавлении материала на стыке обечайки после ее выпрямления она переставала сгибаться. Опыты позволили всетаки выполнить операцию, но выяснил два нюанса, причин которых пока не знаю.

Все нормально строится если:

1. Добавлять материал не операцией "пластина", а обычным выдавливанием по эскизу на толщину листа.
2. По торцам обечайки нужно оставлять два буртика, которые равны первоначальной длине обечайки. Если этого не сделать, то гнет непредсказуемым образом в зависимости от длины "остатков".
3. Вырезы в обечайке можно делать любым способом и инструментами листового тела и твердотельного моделирования.

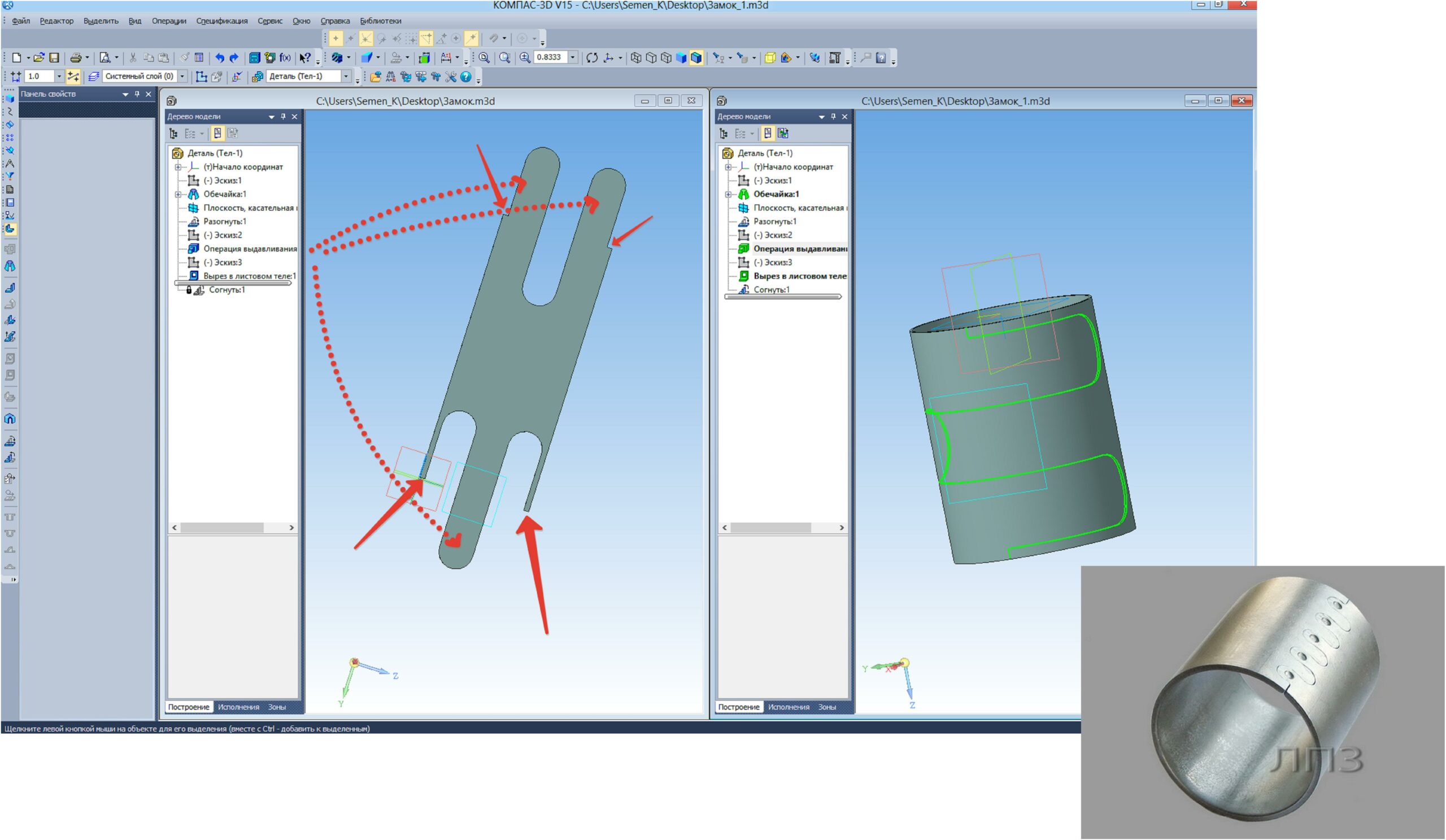

Все элементы показаны на рисунке стрелками.

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 15
