Спираль с наклонной осью и переменным диаметром и шагом

Возникла необходимость построить "Спираль с наклонной осью и переменным диаметром и шагом".
Основная сложность была в построении траектории.
Первые попытки состыковать конические спирали к успеху не привели т.к. угол наклона таких спиралей меняется по ходу спирали. Поэтому стыковка начала такой спирали с концом предыдущей не давали плавного перехода.

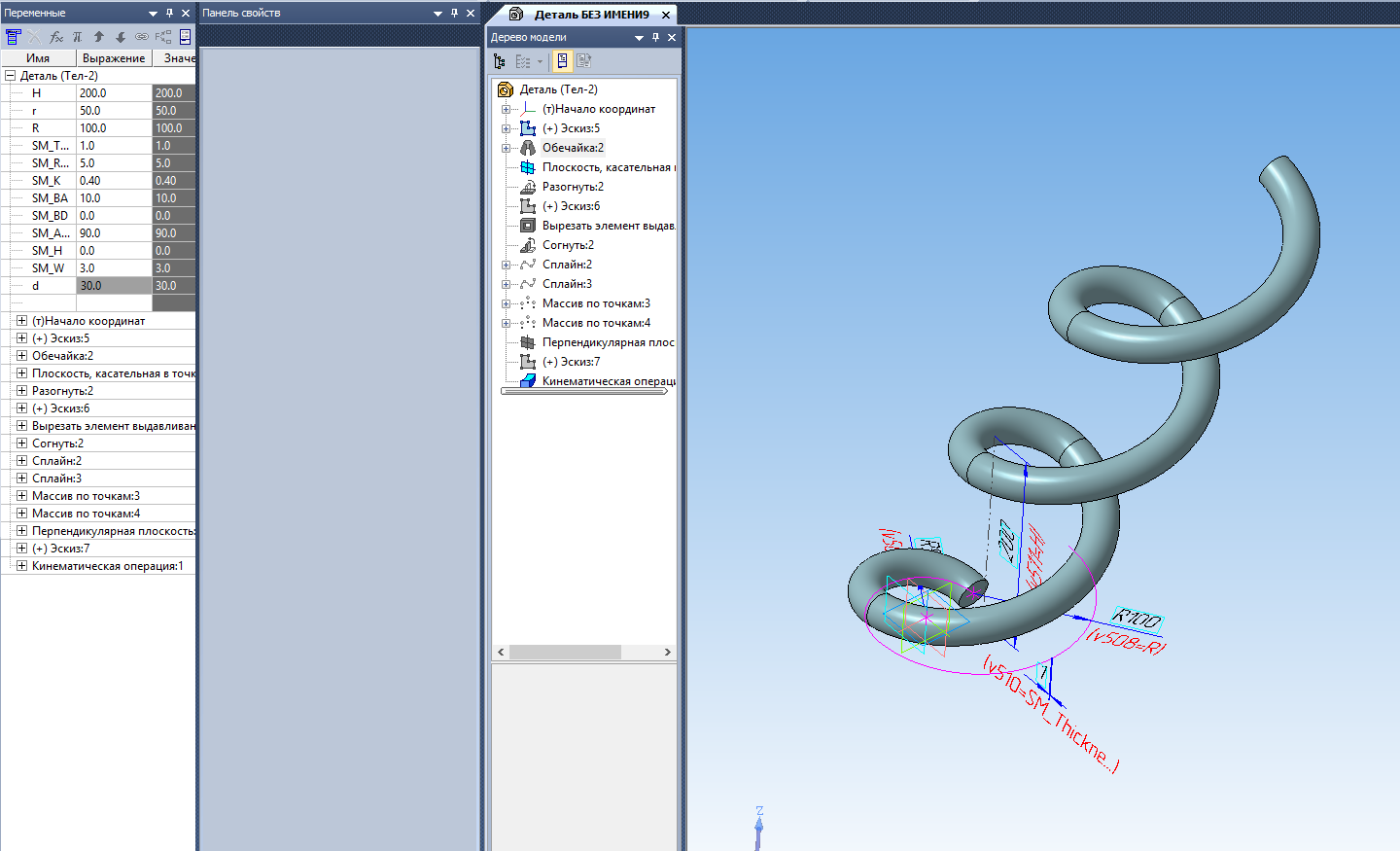

Нужная форма была получена созданием обечайки и скосом ее развертки. Именно граница этого скоса и дала нужную форму спирали.
Спираль частично парамеьтризована.
Возможно у кого то появится идея более простого создания такой траектории.

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 15
