Спираль шнека параметризованная

Пришлось подбирать различные спирали шнека и я попытался параметризовать эту спираль. При этом хотелось иметь не большое количество изменяемых параметров, но при этом довольно большое количество вариантов конструкции.

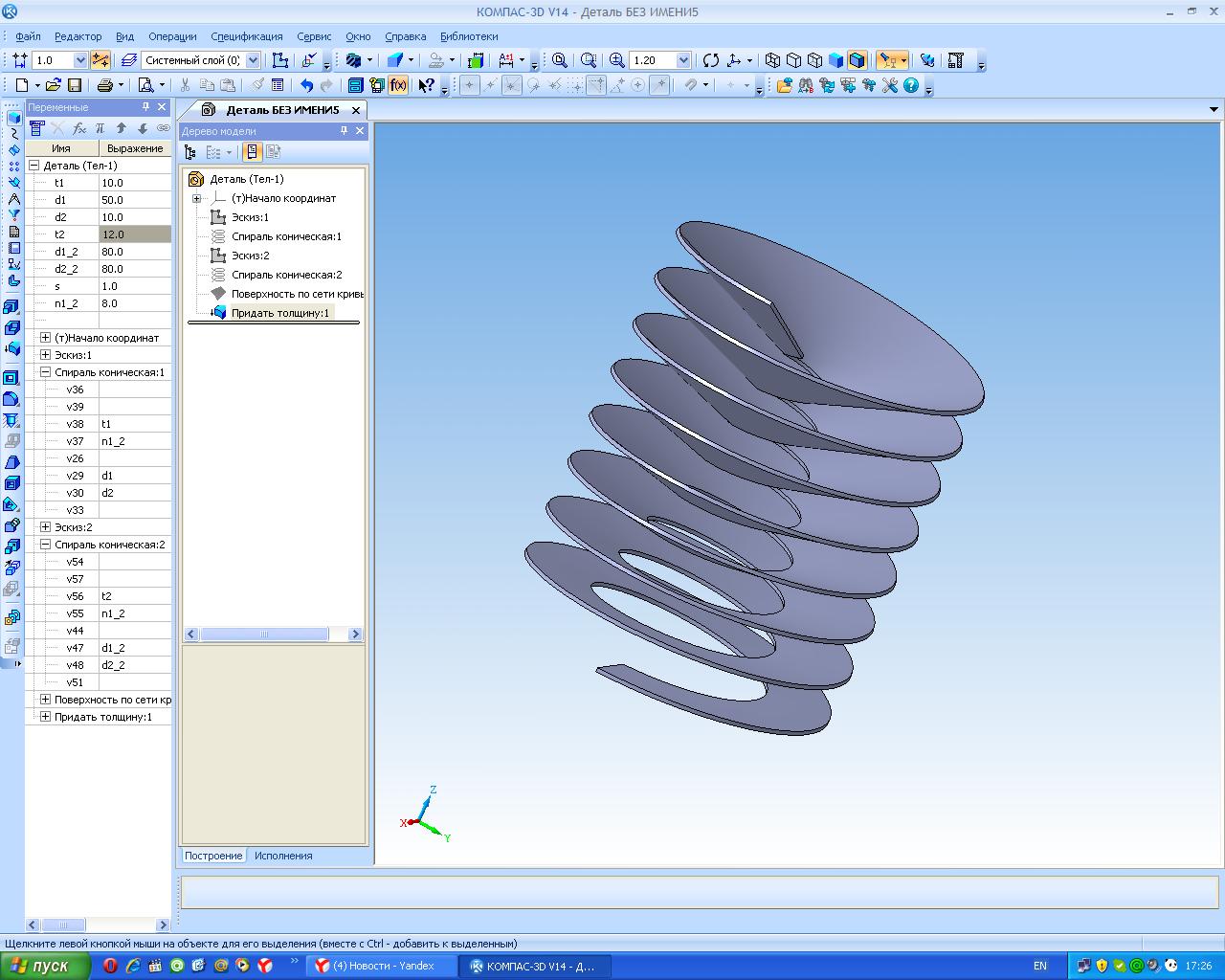

Я попытался это достигнуть следующим образом: по двум коническим соосным спиралям построена поверхность шнека. Меняя шаги каждой из спиралей и начальный и конечный диаметры, удалось получить много различных интересных конструкций. Единственный нюанс: количество витков хоть и изменяемая величина, но одлинаковая для обоих спиралей.
P.S. Кстати интересны вариант, если параметризовать и смежение осей относительно друг друга.

Состав: 3D модель Язык документа

Софт: Компас-3D 14

Каталог / Дополнительный материал / Уроки построения / Спираль шнека параметризованная

Просмотр файлов
Шнек_параметр.m3d
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
