Операция Укомплектация-2

Сверление квадратных ответстий.

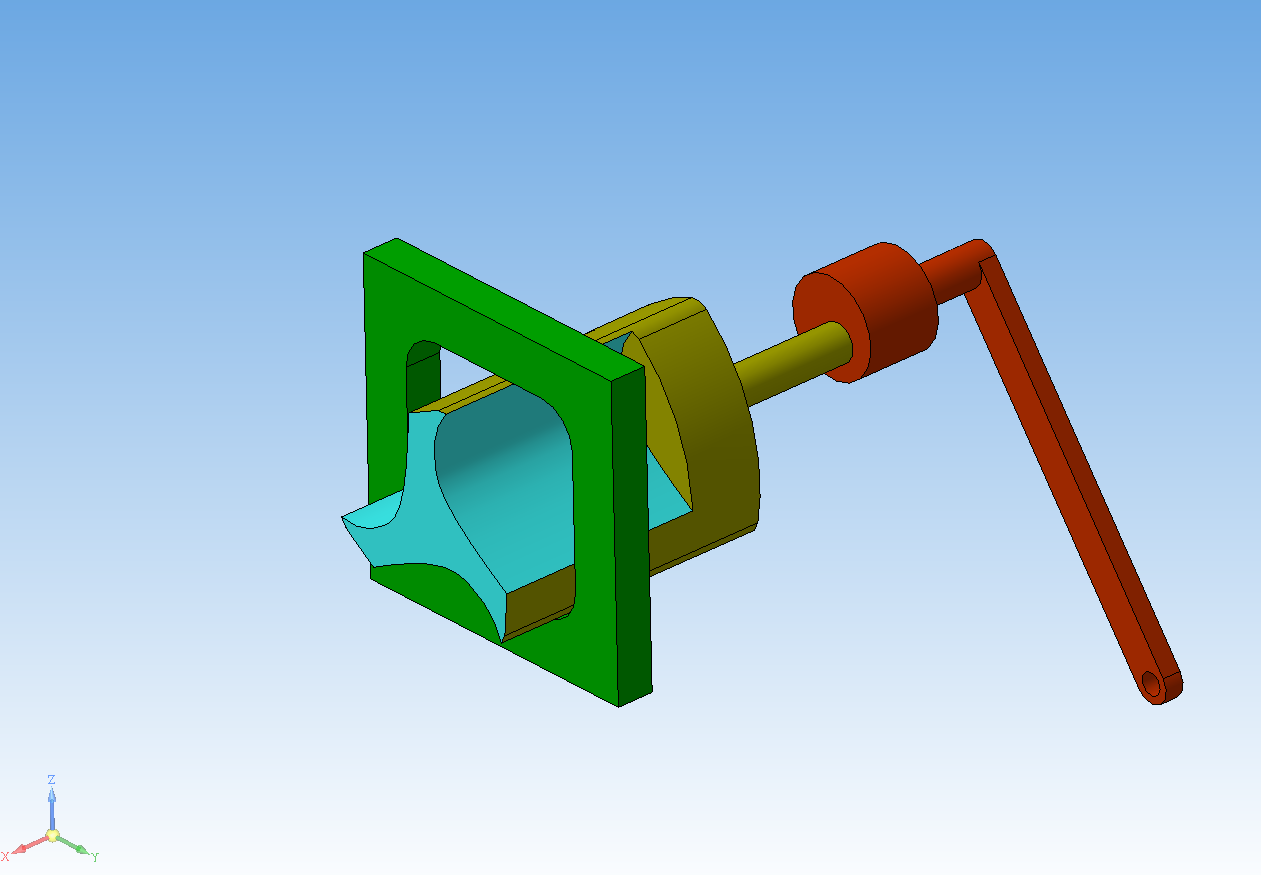

Механизм, позволяющий сверлить квадратные отверстия основан на использовании треугольника Рело, который при вращении вокруг своей оси, которая в свою очередь движется по окружности, обкатывается по стенкам квадратного отверстия.
Модель осуществляет указанное сложное движение за счет наложения сопряжения "Вращение - вращение". Если вращать красную рукоятку, то можно наблюдать это вращение.
Кроме того в работе присутствует немобльшое видео работы механизма и файл для библиотеки анимации, позволяющий воспроизвести на экране работу механизма.

Состав: 3D сборка, детали взяты в сборку. Файл библиотеки анимации для воспроизведения работы механизма. Видео ролик работы механизма. Язык документа

Софт: КОМПАС-3D 15

Каталог / Дополнительный материал / Уроки построения / Сверление квадратных ответстий.

Просмотр файлов
Сверление квадратных отверстий.a3d
Сверление.mp4
Вращение.xml
