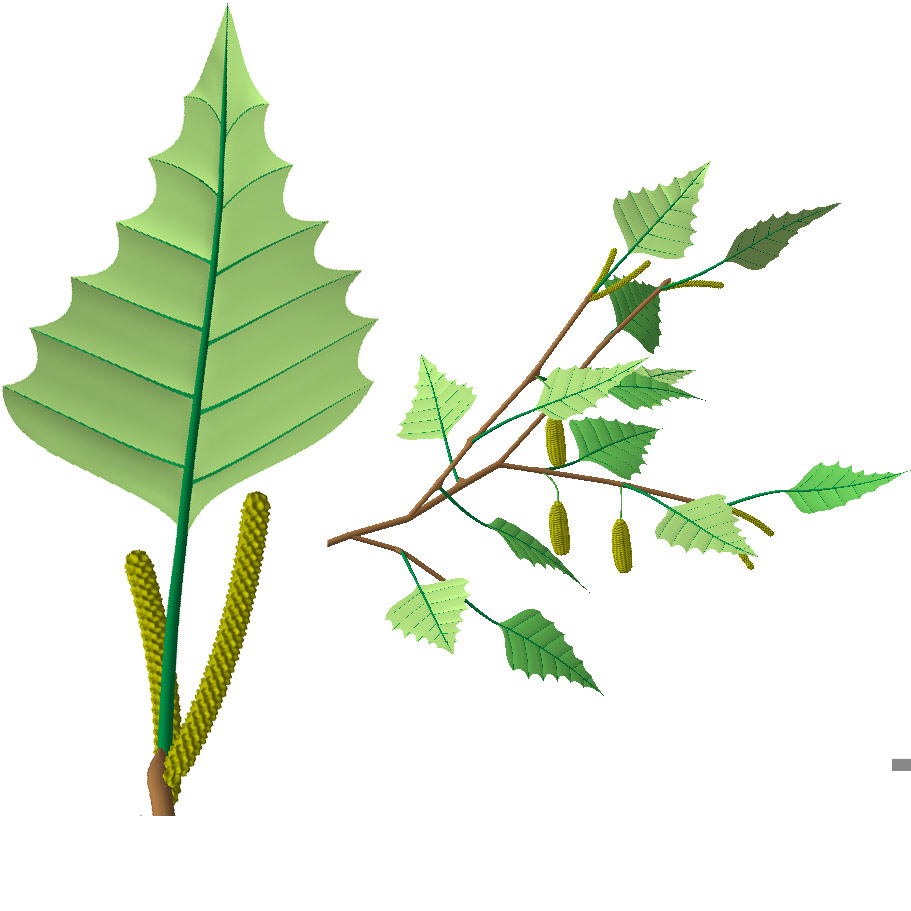

Ветка березы

Основная доля операций в этой модели приходится на сплайновую форму.
Сначала был смоделирован лист березы. Порядок построения, в целом, повторяет построение модели клинового листа (была прислана мной ранее):
Построен плоский эскиз с контуром листа. На эскизе построена поверхность «Заплатка» и с помощью сплайновой формы выгнута.
Построены проекционная кривая, делящая лист на две части, а также делящие лист на сегменты сплайны по поверхности. После чего поверхность была разделена проекционной кривой и сплайнами.
Сегменты поверхности были несколько разнесены и выгнуты.
Стыки между сегментами операцией «Сшивка» были сшиты. Так были построены жилки листа.
К сегментам, а также к поверхностям сшивок снова была применена операция «Сплайновая форма», что, в конечном счете и определило форму листа.
С тем, чтобы ветка смотрелась «живее» модель листа продублирована, в нее были внесены незначительные изменения. Также был несколько изменен цвет второй модели листа.
Создана сборка ветки. В сборке с помощью пространственных ломаных и дуг построен каркас ветки.
С помощью операций «Кинематическая поверхность», «Поверхность выдавливания», «Поверхность по сети кривых» и «Сплайновая форма» построена ветка без листьев и сережек.
В сборку помещены модели листьев и с помощью сопряжений развешаны на ветке.
Прототипом построения моделей сережек (их две) послужила модель вазы (также прислана ранее). Сохранив структуру модели, были изменены ее размеры и форма.
В завершение модели сережек размещены в сборке.

Состав: 3D сборка Язык документа

Софт: Компас-3D 13SP2
