Схема работы блока элоу

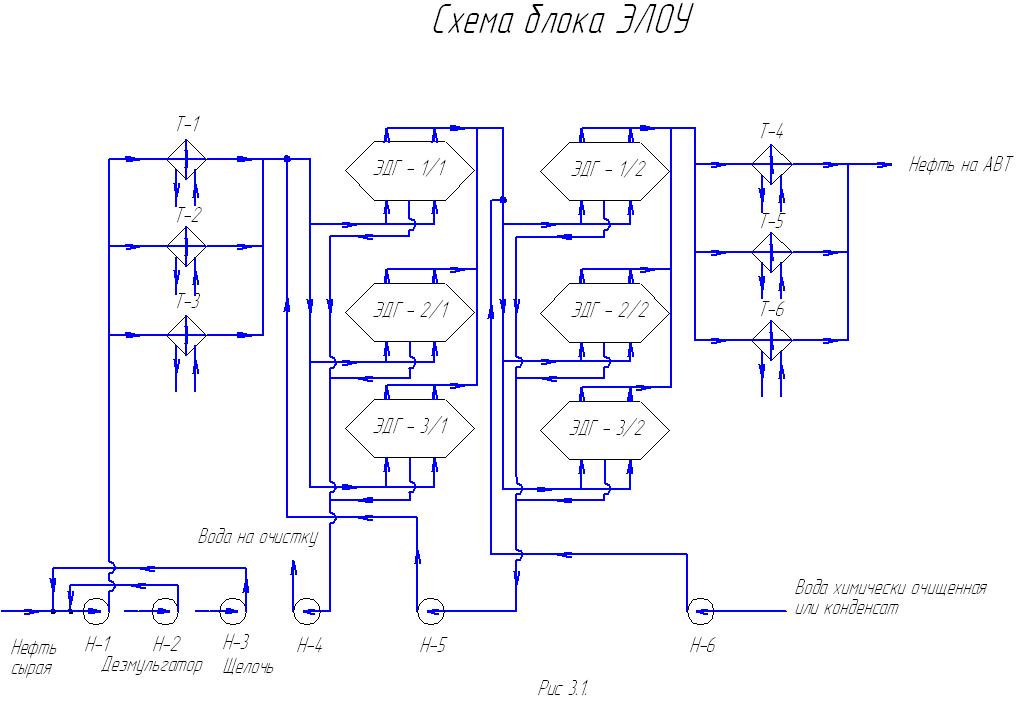

Схема работы блока ЭЛОУ( электрообессалевающей установки) на НПЗ .

Сырая нефть смешивается с деэмульгатором и щелочью, после чего поступает в теплообменники Т1-Т3 где происходит ее нагрев. Сырье смешивается с водой и поступает в электродегидраторы ЭДГ 1/1 -3/2, где происходит обезвоживание, после которого в теплобменниках Т4-Т6 снимаются излишки тепла.
В результате обессолевания из нефти уэдаляется часть солей и сера которая пагубно влияет на рабогту других установок НПЗ.

Состав: Технологическая схема Язык документа

Софт: DWG

Каталог / Дополнительный материал / Схема работы блока элоу

Просмотр файлов
рис 3.1.frw
