Установка для элетромеханической обработки (ЭМО)

Электромеханическая обработка (ЭМО) - является одним из методов формирования белого слоя на упрочняемой поверхности материала. По сравнению с другими методами формирования белых слоев, ЭМО имеет ряд преимуществ, заключающихся в возможности в широких пределах изменять силовое и тепловое воздействие на обрабатываемую поверхность, получать значительную толщину белого слоя с одновременнымобеспечением весьма малой шероховатости, что позволяет использовать ЭМО на чистовых операциях. Поверхности, упрочненные ЭМО, не требуют последующей механической илииной доработки, что в наибольшей степени сохраняет эффект упрочнения. К преимуществу ЭМО следует отнести сравнительную простоту технологическойреализации метода, его хорошее согласование с общим технологическим процессом механической обработки в условиях поточного и автоматизированного производств, возможность совмещения упрочняющей и механической обработок, возможность автоматизации процесса.Развитие технологии ЭМО на протяжении многих лет привело к разработке и созданию многочисленных устройств, инструмента и приспособлений. Между тем не обращалось должного внимания на создания конструкций, обеспечивающих получение композиционных поверхностей при проведении упрочняющей обработки.

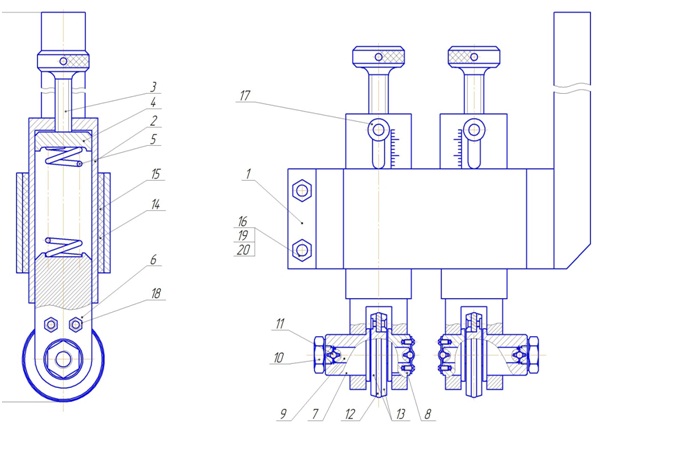

Данное приспособление состоит из: державки 1предназначенной для закрепления элементов устройства в строгальном станке (в зависимости от конфигурации детали и технологического процесса тип станка может быть другим), изоляционной втулки 15, необходимой для надежного закрепления корпуса 2 и изоляции станка.В корпусе расположены основные рабочие органы устройства, а именно: регулирующий винт 3, он создает требуемое давление и при помощи упора 4 передает его на спиральную пружину 5, которая в свою очередь оказывает давление на вилку 6,где расположены бронзовые втулки 7 и 8 предназначенные для фиксации и центрирования оси 9 при помощицентрирующего болта 10 и шариков 11. На оси 9 находится твердосплавный ролик 12 и щеки 13.

Состав: Сборочный чертёж, деталировка, спецификация, записка Язык документа

Софт: Компас v13

Каталог / Дополнительный материал / Установка для элетромеханической обработки (ЭМО)

Просмотр файлов
установка ЭМО/вилка.cdw
установка ЭМО/втулка 1.cdw
установка ЭМО/втулка 2.cdw
установка ЭМО/корпус.cdw
установка ЭМО/общий вид готт.cdw
установка ЭМО/ось.cdw
установка ЭМО/пробка.cdw
установка ЭМО/ролик.cdw
установка ЭМО
установка ЭМО/спец Сб 2.cdw
установка ЭМО/спец Сб.cdw
установка ЭМО/Глава 3 Конструкторская разработка.docx
