Рычаги угловые с кулачком и пазом ГОСТ 12474-67. Параметрическая 3D модель

Данная работа содержит параметрическую модель рычагов - это значит, что одна модель содержит все размеры рычагов ГОСТ 12474-67 и перестраивается при выборе из списка конфигураций. Может быть полезна при проектировании оснастки.

Состав: Модель одной деталью с конфигурациями Язык документа

Софт: SolidWorks 2011

Каталог / ГОСТы / Рычаги угловые с кулачком и пазом ГОСТ 12474-67. Параметрическая 3D модель

Просмотр файлов

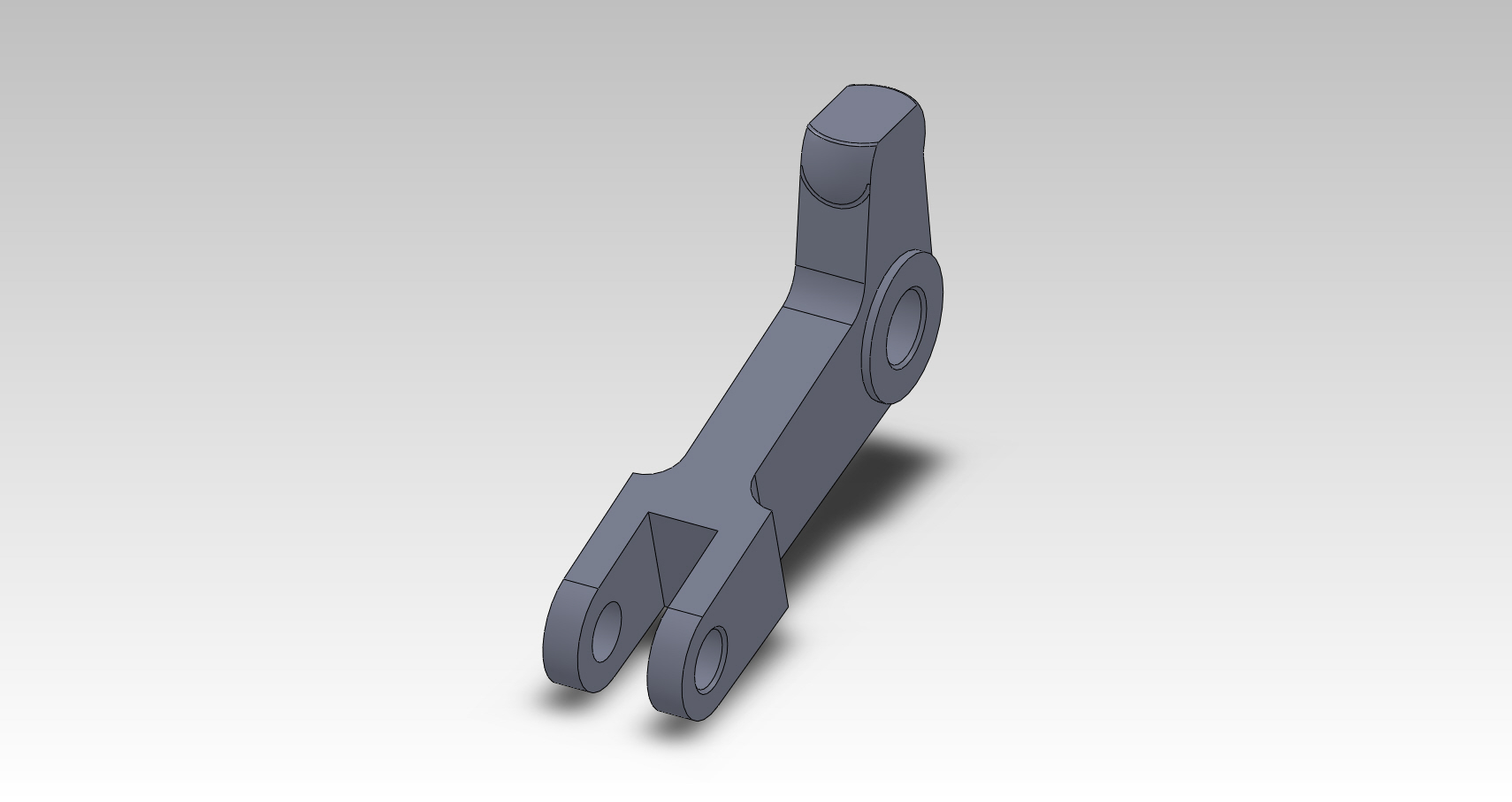

Рычаги угловые с кулачком и пазом ГОСТ 12474-67/7018-0481 -- 7018-0490.JPG
Рычаги угловые с кулачком и пазом ГОСТ 12474-67/7018-0481 -- 7018-0490.SLDPRT
Рычаги угловые с кулачком и пазом ГОСТ 12474-67/ГОСТ 12474-67.pdf
Рычаги угловые с кулачком и пазом ГОСТ 12474-67
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
