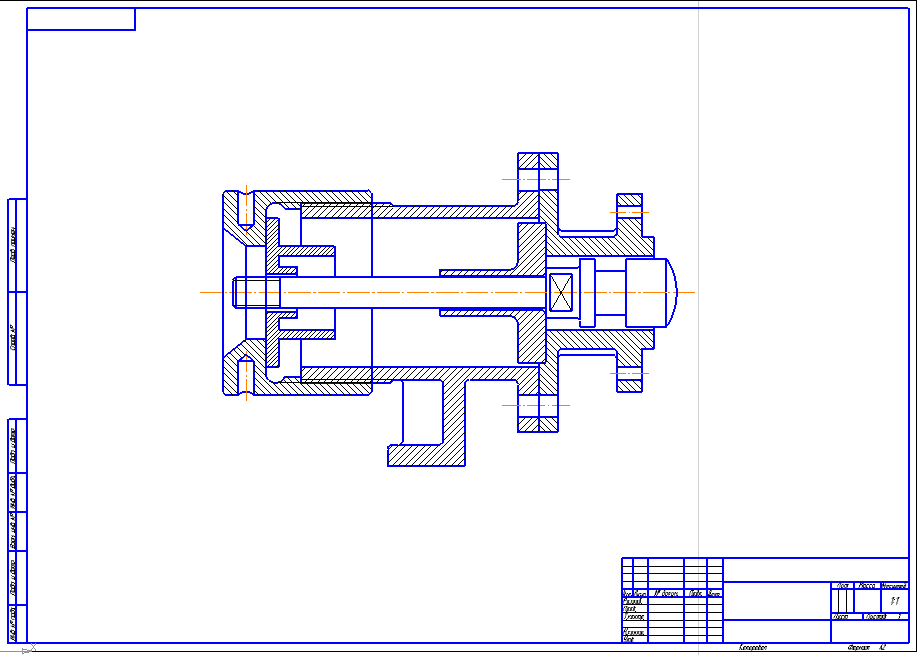

Амортизатор Чертеж МЧ00.78.00.00 СБ

ЛМСТ им. Котина
Специальность-технология машиностроения
инженерная графика 2013

Сборочный чертёж.

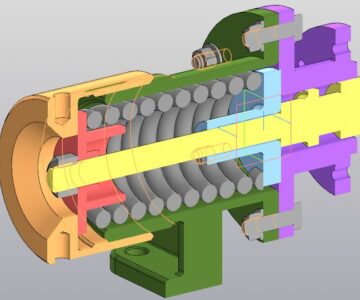

Амортизатор служит для поглощения ударных нагрузок на манипуляторе в устройствах для механической подачи и поворота поковок на больших прессах и молотах.
Корпус присоединен болтами к крышке, которая также болтами крепиться к манипулятору. Сжатие пружины 7 регулируется гайкой, навинченной на конец штока. При работе толчки и вибрация через шток передаются на пружину.

Чертеж МЧ00.78.00.00 СБ Амортизатор Индивидуальное задание из книги:Боголюбов С.К. Чтение и деталирование сборочных чертежей
