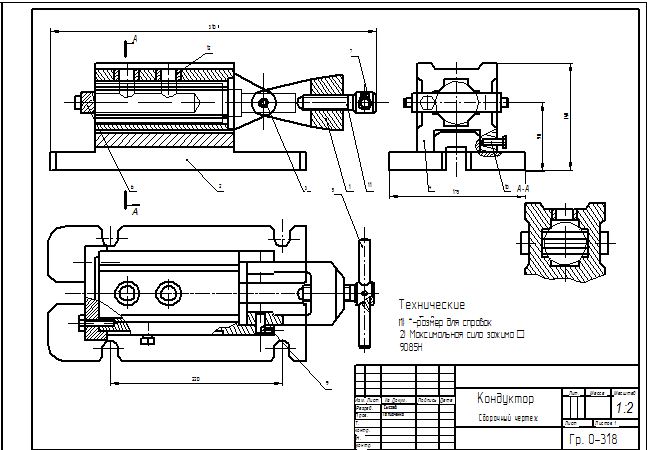

Чертеж кондуктора

Проектируемое приспособление позволяет сверлить два отверстия диаметром 18 мм в обрабатываемой детали.
Устройство:
Кондуктор конструкции предназначен для сверления двух отверстий в детали цилиндрической формы. Обрабатываемая деталь устанавливается в крестообразном отверстии детали 3. Деталь 4 служит упором обрабатываемой детали. Зажим детали в контуре осуществляется с помощью шарнирной вилки 3 и винта 6. Для направления режущего инструмента (сверла) вдоль осей отверстия устанавливаются кондукторные втулки 5. Направляющий корпус 1 крепится к станку четырьмя болтами. Относительно инструмента призма 2 устанавливается путем продольного перемещения и закрепляется винтом 12.

Задание "Кондуктор" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.45.00.00.СБ.

Состав: Сборочный чертеж (СБ) Язык документа

Софт: Компас v12 DWG
