Деталировка Отводка ручная

БГСХА, Кафедра механики и основ конструирования, инженерная графика, второе деталирование, 2010

Выполнена деталировка по дисциплине инженерная графика. Второе деталирование работа №14. "Отводка ручная". 5 деталей и аксонометрия.

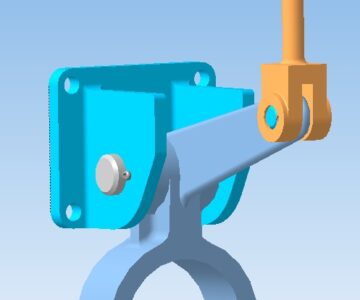

Состав: Аксонометрия, деталировка ( вилка, стойка, полукольцо верхнее, полукольцо нижнее, ось, рычаг, рукоятка) Язык документа

Софт: Компас-3D 13

Просмотр файлов
14 Отводка ручная Л/~$ вилка (акс.).cd~
14 Отводка ручная Л/1- вилка (акс.).cdw
14 Отводка ручная Л/1- вилка.cdw
14 Отводка ручная Л/2 - стойка.cdw
14 Отводка ручная Л/3 - полукольцо верхнее.cdw
14 Отводка ручная Л/4 - полукольцо нижнее.cdw
14 Отводка ручная Л/5 - ось.cdw
14 Отводка ручная Л/7 - рычаг.cdw
14 Отводка ручная Л/8 - рукоятка.cdw
14 Отводка ручная Л
