Домкрат №8
Ивановский государственный энергетический университет им. В.И.Ленина
Кафедра конструирования и графики
Семестровое задание по дисциплине "Инженерная графика"
На тему: Чертежи деталей сборочной единицы"
Иваново 2017
Исходные данные Обратный клапан. Исходные данные детали указаны на чертежах, Материалы из чего сделаны детали бы ли даны изначально: Основание (Чугун), Винт грузовой (Сталь),Башмак (Сталь ),Ручка (Сталь ). Цель работы проецировать деталь в компас с реальной детали,сохранив размеры.

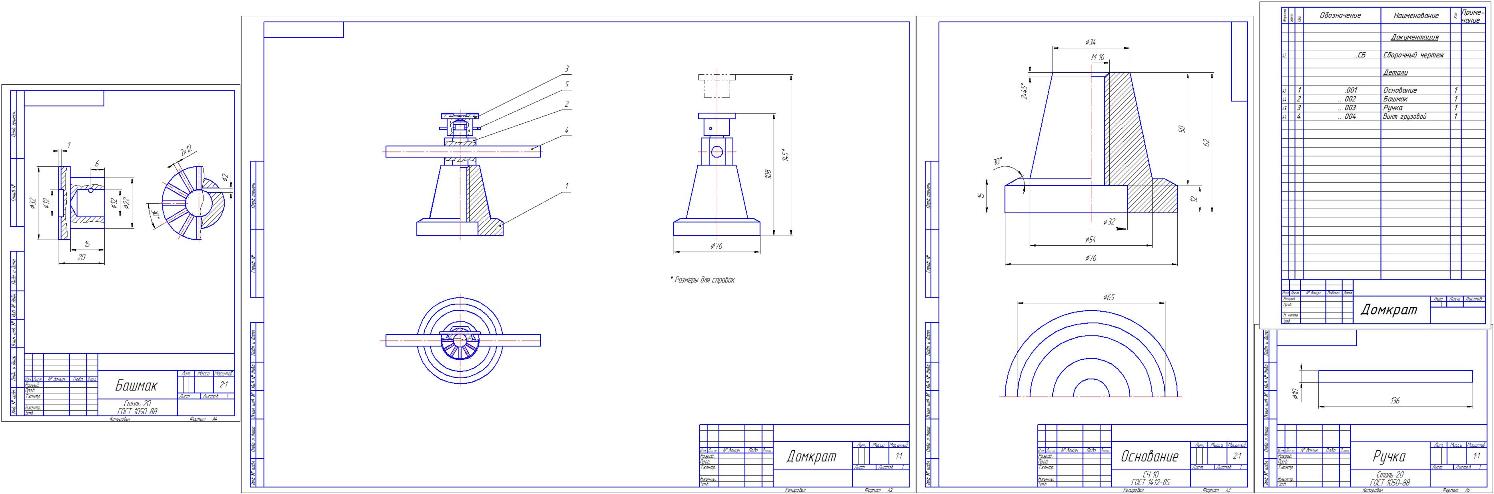

Состав: Винт грузовой (Сталь 20 ГОСТ 1050-88), Башмак (Сталь 20 ГОСТ 1050-88), Ручка (Сталь 20 ГОСТ 1050-88), Основание (СЧ 10 ГОСТ 1412-85), Сборочный чертеж.
Софт: КОМПАС-3D 16
