Операция Укомплектация-2

Гидравлический зажим

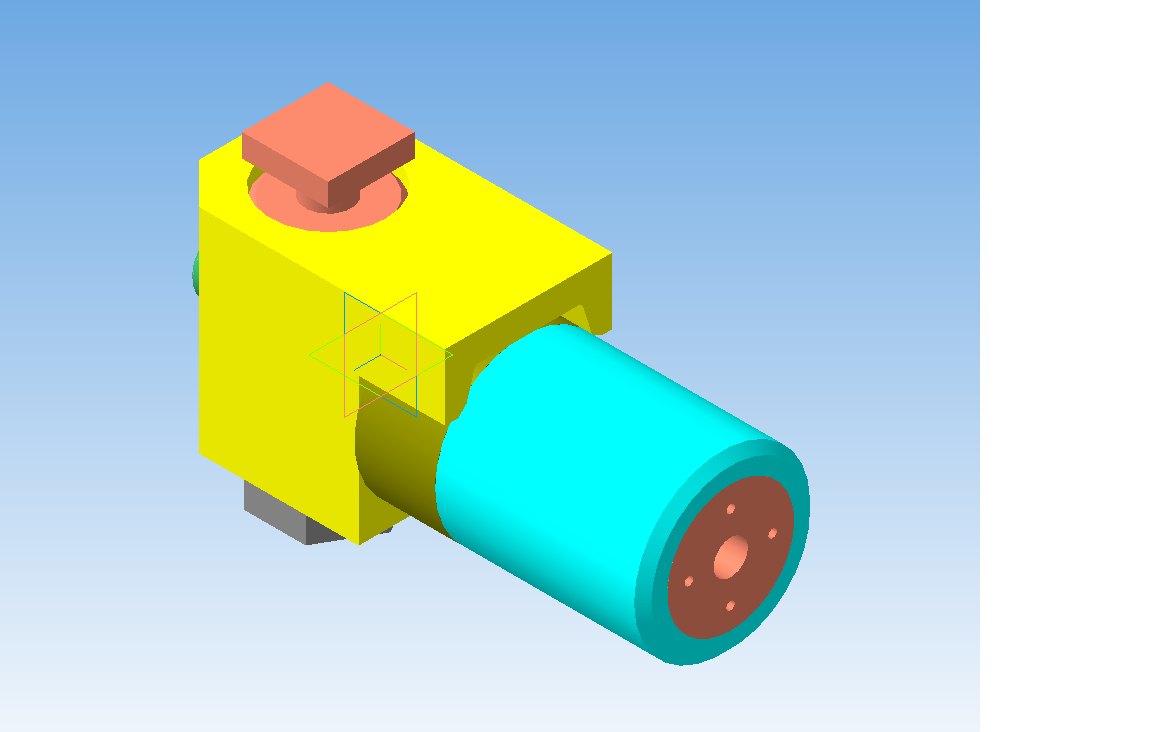

может быть использован при сборке и извлечении податливой крепи из спецпрофиля, а также при демонтаже прессовых соединений типа вал-втулка. Сущность изобретения: поршень со штоком разделяют цилиндр, в виде которого выполнен корпус зажима гидравлического, на полости высокого и низкого давления. К поршню в полости высокого давления прикреплен полый внутри дополнительный шток. Плунжерный насос размещен на дополнительном штоке, в полости которого установлен плунжер. В поршне и штоке выполнены каналы с нагнетательным и всасывающим клапанами. Полость низкого давления снабжена возвратной пружиной и заполнена рабочей жидкостью. Полости соединены каналом с запорным клапаном.

Состав: 3D Сборка, cборочный чертеж, спецификация Язык документа

Софт: КОМПАС-3D 13SP2

Сайт: www

Просмотр файлов
12/Гайка.m3d
12/Зажим гидравлический поворотный _ МЧ00.10.00.00..spw
12/Кольцо-10.m3d
12/кольцо-11.m3d
12/Кольцо-12.m3d
12/Корпус _ МЧ00.10.00.01.m3d
12/Крышка 4.m3d
12/Крышка _ МЧ00.10.00.08.m3d
12/Палец _ МЧ00.10.00.05.m3d
12/Поршень.m3d
12/Пружина _ МЧ00.10.00.07.m3d
12/Сборка.a3d
12/сборка.cdw
12/Цилиндр.m3d
12/Шайба.m3d
12/Шпонка.m3d
12/Штырь.m3d
12
