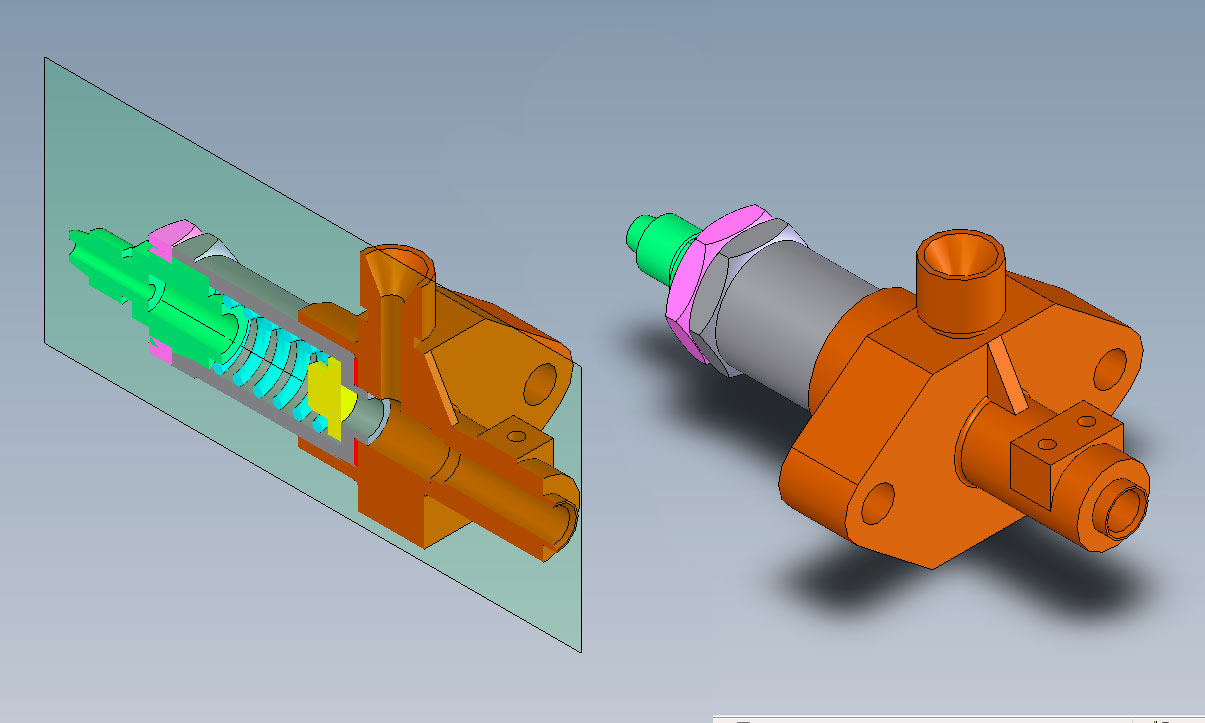

Клапан обратный МЧ00.73

Харьковский аэрокосмический институт им Н.Е. Жуковского "ХАИ"
Кафедра технологии производства Летательных аппаратов
Курсовой проект по дисциплине «интегрированые компьютерные технологии Проектирования»
на тему «разработка твердотельных моделей обратного клапана»
Харьков – 2013 г.

Модель разработана по индивидуальному заданию из книги: Боголюбов С.К. Чтение и деталирование сборочных чертежей, Чертеж МЧ 00.73 .00.00 СБ Клапан обратный.

В данной курсовой работе были разработаны твердотельные модели одноступенчатого цилиндрического редуктора и обратного клапана с подробным описанием их создания, их деталей и сборок. Также были определены назначение и область использования редуктора и обратного клапана
САПР SolidWorks имеет ряд преимуществ перед остальными методами проектирования, также широкий выбор инструментов и гибкие пользовательские настройки, что позволяет использовать его с наибольшей эффективностью.

Состав: 3D Сборка, ПЗ Язык документа

Софт: SolidWorks 2011

Просмотр файлов
гламурная гайка))))))))).SLDPRT
гайка).SLDPRT
Chertezh.cdw
Зимняя КП по ИКТП.docx
нконечник обкл.jpg
лапан.SLDPRT
наконечник.SLDPRT
прокладка.SLDPRT
пружинка.SLDPRT
Сборка1.SLDASM
корпус.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 3 116
