Клапан перепускной

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра начертательная геометрия
Дисциплина "компьютерная графика"
Магнитогорск 2014

Клапан предназначается для перекрытия трубопроводов. При нажатии на ролик клапана исполнительным механизмом рычаг нажимает на шток, который, сжимая пружину, отжимает клапан от гнезда, открывает доступ воздуха из ресивера в тормозную камеру прицепа. Клапан перепускной 67.000 СБ. Задание из атласа Аксарина.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов

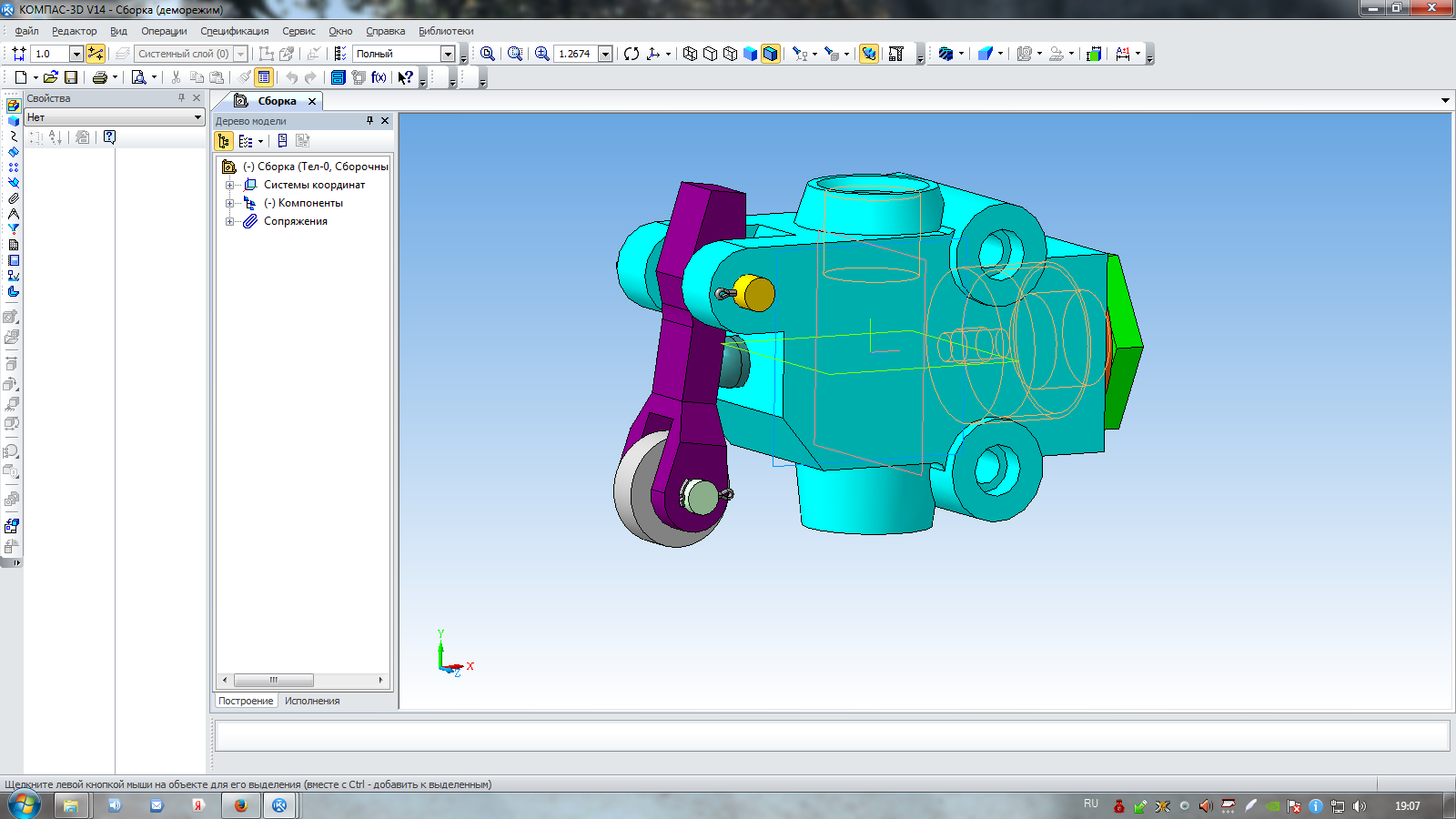

Сборка.a3d
Шайба уплотнительная _ 67.004.m3d
Шток _ 67.005.m3d
Штуцер _ 67.008.m3d
Клапан _ 67.003.m3d
Корпус _ 67.001.m3d
Ось ролика _ 67.010.m3d
Ось рычага _ 67.009.m3d
Прокладка _ 67.007.m3d
Пружина _ 67.002.m3d
Ролик _ 67.011.m3d
Рычаг_67.006.m3d
