Клапан предохранительный

Нижегородский Государственный Университет им. Р.Е.Алексеева,
Кафедра инженерной графики
Курсовой проект по дисциплине "Компьютерная графика"
На тему "Клапан предохранительный"
Нижний Новгород. 2011 г.

Данный предохранительный клапан является составной частью устройства поворота и возврата плиты формовочной машины.
Сжатый воздух давит на левый торец клапана поз.4, прижимая его правым коническим концом к конусной расточке внутри корпуса поз.1. В таком положении клапан закрыт. Далее воздух давит на торец стакана поз.3, заставляя его двигаться вправо и сжимать пружину поз.6. ВВ результате открывается проход для воздуха, который через окна внутри стенок клапана и нижнее отверстие корпуса поступает в баллон (на чертеже не показан), приводя в движение плиту формовочной машины. При возврате плиты в исходное положение клапан открывается под давлением воздуха, поступающего из баллона по нижнему отверстию корпуса, и выходит в атмосферу через правое отверстие. Стакан при этом перемещается влево до упора в кольцо поз.5.

ПРИЛОЖЕНИЕ в электронном виде

1. Корпус – Модель детали поз.1 «Корпус»
2. Крышка – Модель детали поз.1 «Крышка»
3. Стакан – Модель детали поз.3 «Стакан»
4. Клапан - Модель детали поз.4 «Клапан»
5. Кольцо - Модель детали поз.5 «Кольцо»
6. Пружина - Модель детали поз.6 «Пружина»
7. Болт М12х80.58 - Модель стандартного изделия поз.7 «Болт М12х80.58»
8. Винт А.М8х25.58 - Модель стандартного изделия поз.8 «Винт А.М8х25.58»
9. Гайка М12.5 - Модель стандартного изделия поз.9 «Гайка М12»
10. Шайба 12.01.019 – Модель стандартного изделия поз.10 «Шайба 12.01.019»
11. Картон А1 – Модель материала поз.11 «Картон А1»
12. Сборка – Твердотельная сборка
13. Сборка половина – Твердотельная сборка, разрезанная пополам

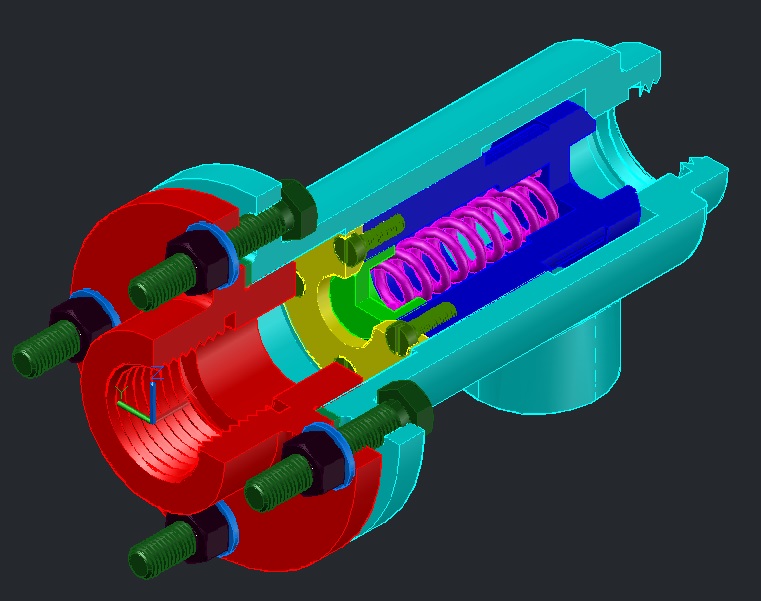

14. Сборка четверть – Твердотельная сборка с вырезанной четвертью

Индивидуальное задание "Клапан предохранительный" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.70.00.00.СБ.

Состав: Клапан предохранительный (СБ), Деталировка (Корпус, Крышка. Стакан, Клапан, Кольцо, Пружина). Спецификация, ПЗ. Язык документа

Софт: AutoCAD 2012

Просмотр файлов
klapan-predohranitel/1.корпус.dwg
klapan-predohranitel/10. Шайба 12.01.019.dwg
klapan-predohranitel/11.Картон А1.dwg
klapan-predohranitel/12.Сборка.dwg
klapan-predohranitel/13.Сборка половина.dwg
klapan-predohranitel/14.Сборка четверть.dwg
klapan-predohranitel/2.крышка.dwg
klapan-predohranitel/3.стакан.dwg
klapan-predohranitel/4.клапан.dwg
klapan-predohranitel/5.кольцо.dwg
klapan-predohranitel/6.пружина.dwg
klapan-predohranitel/7. Болт М12х80.58.dwg
klapan-predohranitel/8.Винт А.М8х25.58.dwg
klapan-predohranitel/9.Гайка М12.5.dwg
klapan-predohranitel/печать/2д чертежи.dwg
klapan-predohranitel/печать/Пояснительная записка.doc
klapan-predohranitel/печать/спецификация.dwg
klapan-predohranitel/печать/титульный лист.docx
klapan-predohranitel/печать
klapan-predohranitel
