Кран №32
Ивановский государственный энергетический университет им. В.И.Ленина
Кафедра конструирования и графики
Семестровое задание по дисциплине "Инженерная графика"
На тему: "Чертежи деталей сборочной единицы"
Иваново 2017
Исходные данные Вентиль №32. Исходные данные детали указаны на чертежах, Материалы из чего сделаны детали бы ли даны изначально: Корпус(Бронза), Пробка (Бронза), Шайба спец. (Сталь), Прокладка (Паронит), Гайка (сталь). Цель работы проецировать деталь в компас с реальной детали,сохранив размеры.
Используемая литература: Л.И. Новичихина "Техническое черчение".

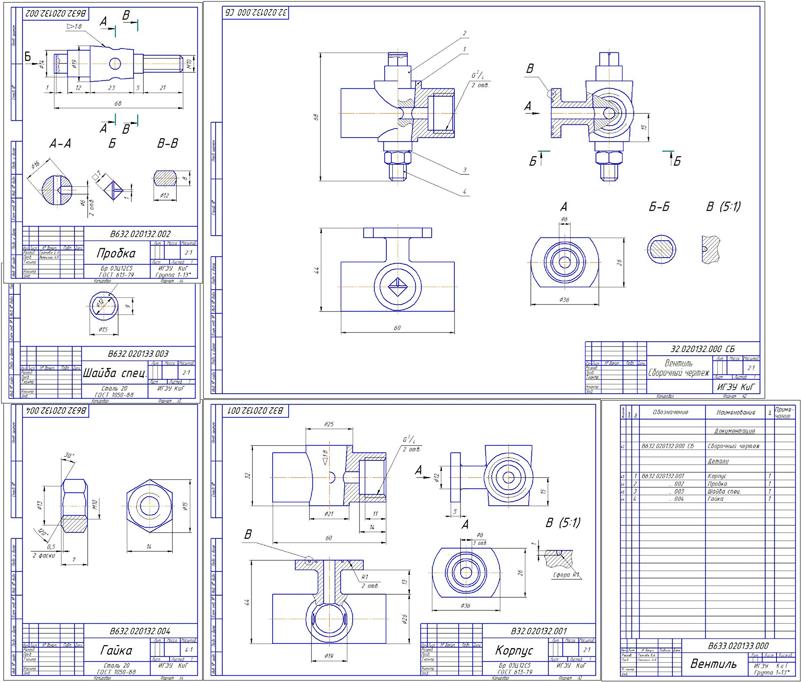

Состав: Спецификация, Сборный чертеж,Корпус(Бр 03Ц12С5 ГОСТ 613-79), Пробка(Бр 03Ц12С5 ГОСТ 613-79), Шайба спец.(Сталь 20 ГОСТ 1050-88),Гайка (Сталь 20 ГОСТ 1050-88).
Софт: КОМПАС-3D 16
