Кран распределительный

НМСУ "Горный"
кафедра начертательной геометрии и графики
курсовой проект по дисциплине "ИНженерная и компьютерная графика"
на тему "Кран распределительный"
Санкт-Петербург 2014

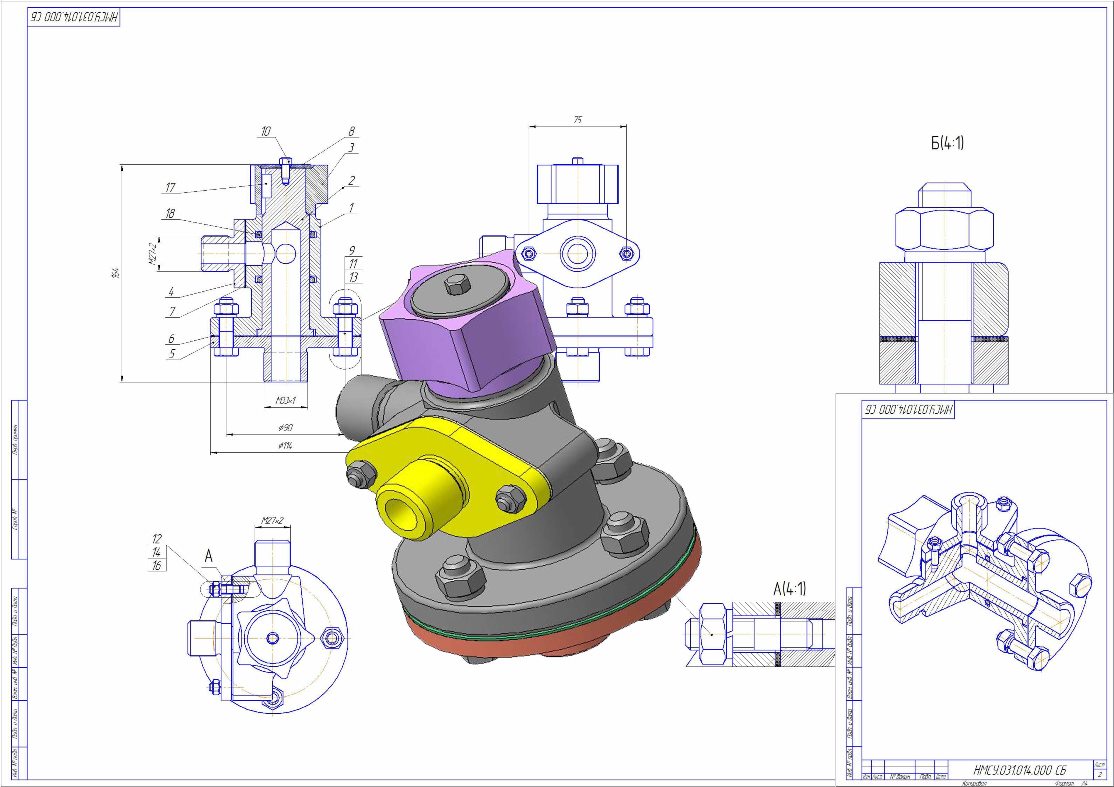

Ничего не разрабатывал. Простая модель крана распределительного, из курсового проектирования по начертательной геометрии. Нужно было сделать сборочный чертеж и чертеж всех деталей по отдельности.
Преподаватель выдавал задание на отдельных листах, название книги или сборника нету, название автора тоже, шифра, соответственно, нет.

Состав: Кран распределительный (СБ), Деталировка ( 2 пробки, 2 прокладки, корпус, рукоятка, фланец, шайба, спецификация, аксономотерия сборочного чертежа и корпуса) Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
14.111/
14.111/Рукоятка _ НМСУ.035.03.014.m3d
14.111/Сборка.cdw
14.111/123213123123123.a3d
14.111/Пробка _ НМСУ.035.02.014.m3d
14.111/Прокладка _ НМСУ.035.07.014.cdw
14.111/аксанометрия корпуса.cdw
14.111/Прокладка _ НМСУ.035.07.014.m3d
14.111/Фланец _ НМСУ.035.05.014.m3d
14.111/Кран распределительный _ НМСУ.035.00.014.spw
14.111/Прокладка _ НМСУ.035.06.014.cdw
14.111/Пробка _ НМСУ.035.02.014новая.m3d
14.111/Сборка2.a3d
14.111/Рукоятка _ НМСУ.035.03.014.cdw
14.111/Фланец _ НМСУ.035.04.014.m3d
14.111/Пробка _ НМСУ.035.02.014.cdw
14.111/Деталь _ ПМИГ.035.08.014.m3d
14.111/Фланец _ НМСУ.035.04.014.cdw
14.111/аксонометрия сборки.cdw
14.111/Пробка _ НМСУ.035.02.014новейшая.cdw
14.111/Корпус _ ПМИГ.ХХХХ.01.014.cdw
14.111/Деталь.m3d
14.111/НМСУ.031.014.000 СБ.a3d
14.111/спецификация тру.spw
14.111/Шайба _ ПМИГ.035.08.014.cdw
14.111/Пробка _ НМСУ.035.02.014 печатать.cdw
14.111/Фланец _ НМСУ.035.05.014.cdw
14.111/Прокладка _ НМСУ.035.06.014.m3d
