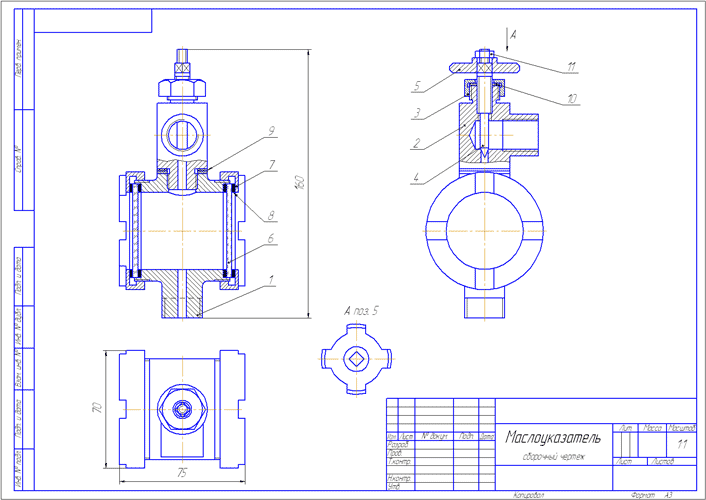

Маслоуказатель сборочный чертеж

мами чпи , контрольная "основы САПР АТП"

Маслоуказатель монтируется на маслопроводе от насоса к гидравлическому цилиндру механизма подачи
(перемещения инструмента или детали) металлорежущего станка.
Назначение маслоуказателя - изменять скорость поступления масла из насоса в цилиндр и, следовательно
регулировать время наполнения цилиндра маслом.
Скорость поступления масла регулируется изменением величины проходного отверстия внутри головки поз. 2
с помощью игольчатого клапана поз. 4. Для этого клапан поз. 4 поднимают или опускают вращением
маховичка поз. 5. Через стеклянные диски поз. 6 можно наблюдать поток масла.
Для предупреждения утечки масла в стыках деталей имеются кольцеобразные прокладки поз. 8,9 и 10.
Нижнее отверстие корпуса поз. 1 соединяют при помощи муфты с магистралью; с отверстием головки поз. 2
соединяется второй конец трубопровода.

Состав: маслооуказатель, сборочный чертеж , спецификация, Язык документа

Софт: КОМПАС-3D 13 sp 2

Просмотр файлов
Маслоуказатель/
Маслоуказатель/readme.txt
Маслоуказатель/Маслоуказатель.cdw
Маслоуказатель/Спецификация .cdw
