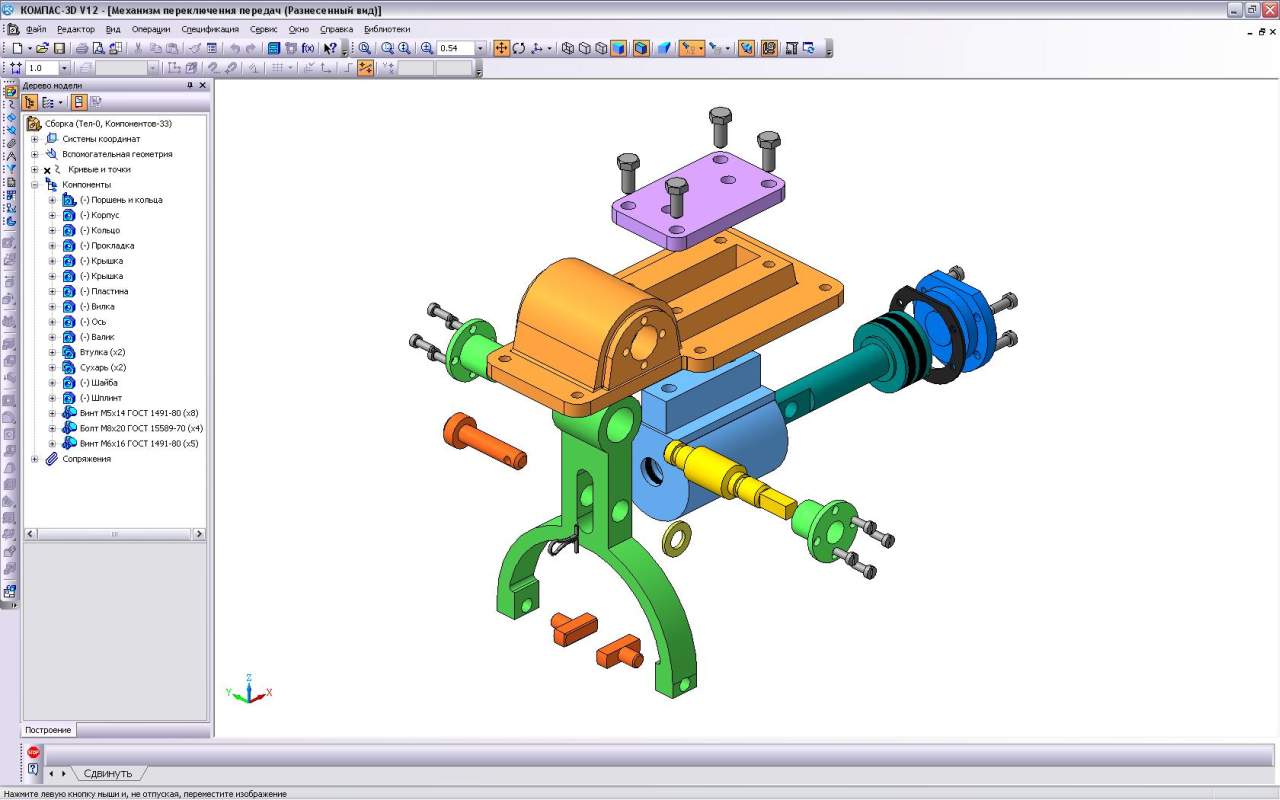

Механизм переключения передач

Механизм переключения передач предназначен для введения в зацепление блок-шестерни одной из передач. Гидроцилиндр механизма переключения передач установлен в отверстии крышки. Поворачивая валик ключом, можно вручную производить включение и отключение блок-шестерни.

Разработчик: Криворожский металлургический факультет Национальной металлургической академии Украины, Кривой Рог
Автор(ы): Шалов Евгений Игоревич, 2 курс Руководитель проекта: Баранова Ольга Ивановна, старший преподаватель

Всего деталей: 36

Индивидуальное задание "Механизм переключения передач" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.54.00.00.СБ.

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 12

Просмотр файлов
cухарь 3д.m3d
болт.m3d
валик 3д.m3d
вилка 3д.m3d
винт.m3d
втулка 3д.m3d
кольцо 3Д ..m3d
кольцо 3д.m3d
Корпус 3D.m3d
Крышка 3D.m3d
крышка 3д.m3d
Ось 3D.m3d
пластина 3D.m3d
Поршень 3D.m3d
поршень кольца.a3d
Прокладка 3D.m3d
Сборка.a3d
шайба 3д.m3d
шплинт 3д.m3d
шплинт загнутый 3д.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
