Моделирование листовых деталей

Пензенская Государственная Технологическая Академия
Кафедра технологии машиностроения
Практическая работа по дисциплине:"Компьютерное моделирование"
На тему:"Моделирование листовых деталей"
Пенза 2017

Исходные данные
Длина детали 346
Высота детали 58
Ширина детали 26
Ширина сгиба по ребру 26
Длина сгиба по ребру 26
Длина сгиба в подсечки 17
Высота сгиба в подсечки 4
В данной работе необходимо смоделировать листовую деталь с помощью САПР
КОМПАС 3D. Выполнить развертку, построить ассоциированные двухмерный
чертеж, выполненный в соответствии с нормами ЕСКД.

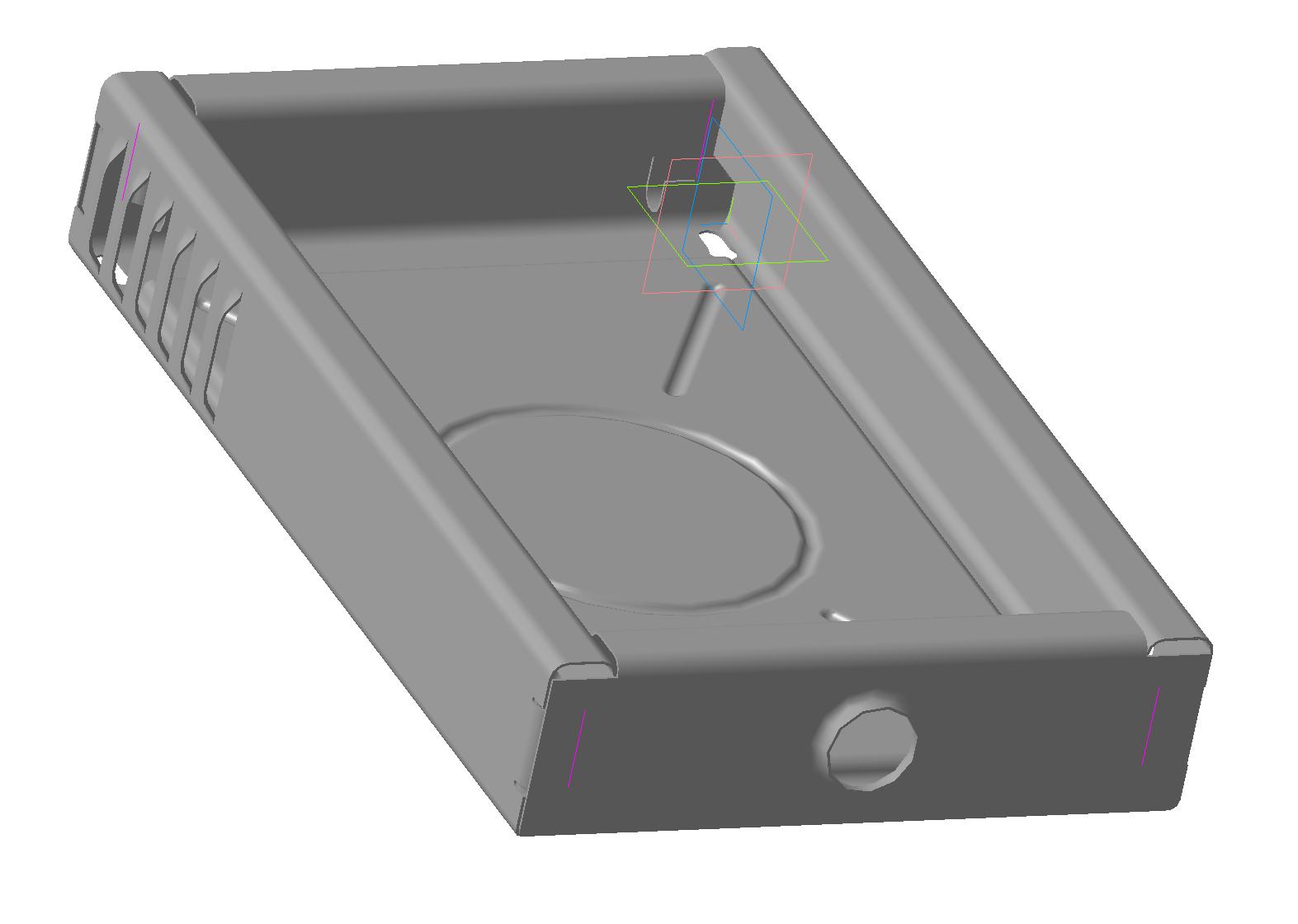

Графическая часть содержит чертеж детали и 3D модель.
