Операция Укомплектация-2

Параметрическое 2D и 3D моделирование деталей и узлов машиностроения с помощью «КОМПАС-3D»

ИжГТУ, Кафедра КТПМП, дисциплина "Методы компьютерного конструирования", тема: Параметрическое 2D и 3D моделирование деталей и узлов машиностроения с помощью «КОМПАС-3D», 2012.

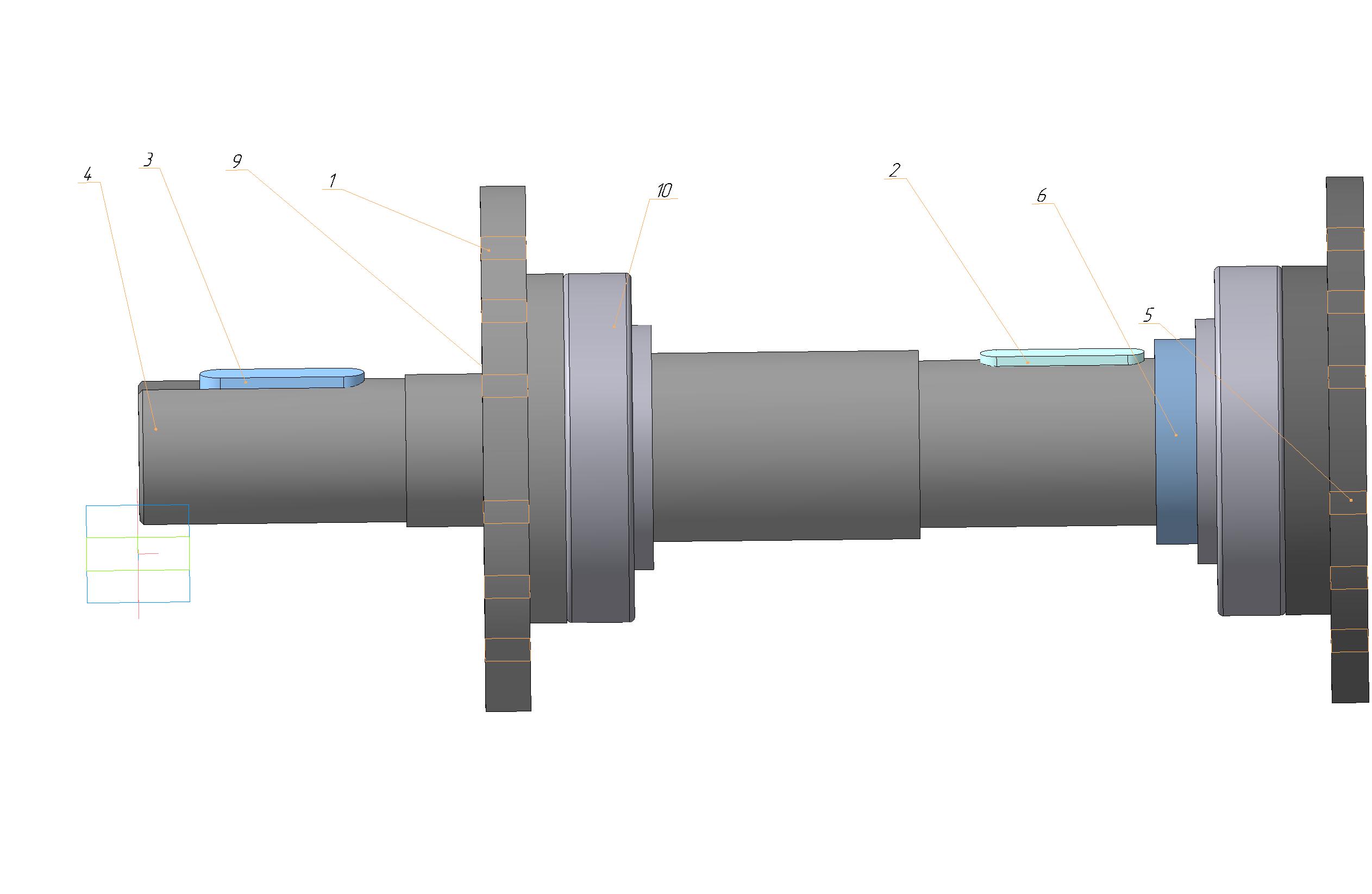

В данной курсовой работе рассмотрено параметрическое моделирование, применение ассоциативных связей детали "Крышка". А также связь 3D элементов сборки к спецификации. Выполнено разнесение деталей 3D сборки.

Состав: Крышка 2D+параметрический вид; Вал 3D+2D; Сборка; Деталировка (вал, втулка, крышка, крышка, шпонка шпонка); Спецификация; ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2
