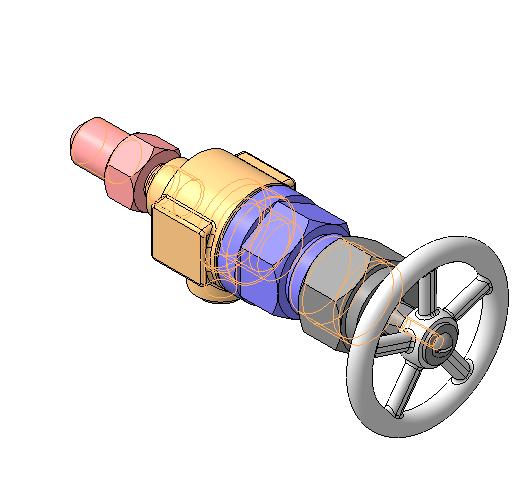

Пневмоаппарат клапанный 09.000 СБ

.Пневмоаппарат, запорно-регулирующим элементом которого является клапан. Устройство управления Пневмоустройство, предназначенное для управления потоком рабочей среды.

Учебник Аксарин П.Е. - "Чертежи для деталирования"
Задание пневмоаппарат клапанный 09.000 СБ

Состав: 3D сборка,3d модели 1) маховичок 2) Шпиндель 3) Втулка 4) Гайка накидная 5) Кольцо 6) Крышка 7) Прокладка 8) Кольцо стопорное 9) Клапан 10) Прокладка 11) Корпус 12) Штуцер 13) Винт 14) Шайба

Софт: КОМПАС-3D 11

Файлы:
Пневмоаппарат клапанный (Компас)/
Пневмоаппарат клапанный (Компас)/10 - Прокладка 10.m3d
Пневмоаппарат клапанный (Компас)/11 - Корпус.m3d
Пневмоаппарат клапанный (Компас)/8 - Кольцо стопорное.m3d
Пневмоаппарат клапанный (Компас)/2 - Шпиндель.m3d
Пневмоаппарат клапанный (Компас)/Пневмоаппарат клапанный.a3d
Пневмоаппарат клапанный (Компас)/3 - Втулка.m3d
Пневмоаппарат клапанный (Компас)/5 - Кольцо.m3d
Пневмоаппарат клапанный (Компас)/12 - Штуцер.m3d
Пневмоаппарат клапанный (Компас)/13 - Винт.m3d
Пневмоаппарат клапанный (Компас)/4 - Гайка накидная.m3d
Пневмоаппарат клапанный (Компас)/14 - Шайба.m3d
Пневмоаппарат клапанный (Компас)/9 - Клапан.m3d
Пневмоаппарат клапанный (Компас)/7 - Прокладка.m3d
Пневмоаппарат клапанный (Компас)/Пневмоаппарат клапанный.spw
Пневмоаппарат клапанный (Компас)/1 - Маховичок.m3d
Пневмоаппарат клапанный (Компас)/6 - Крышка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

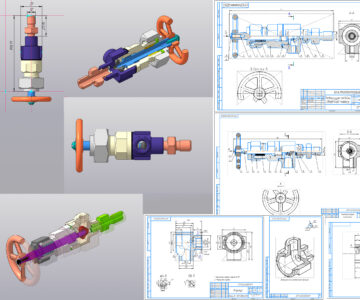

Аксарин Пневмоаппарат клапанный 09.000 СБ
