Пневмоаппарат настраиваемый

Пневмоаппарат, в котором размеры рабочего проходного сечения или силовое воздействие на запорно-грегулирующий элемент могут быть изменены извне только в нерабочем состоянии пневмоаппарата с целью получения заданного значения давления и расхода рабочей среды

Учебник Аксарин П.Е. - "Чертежи для деталирования"

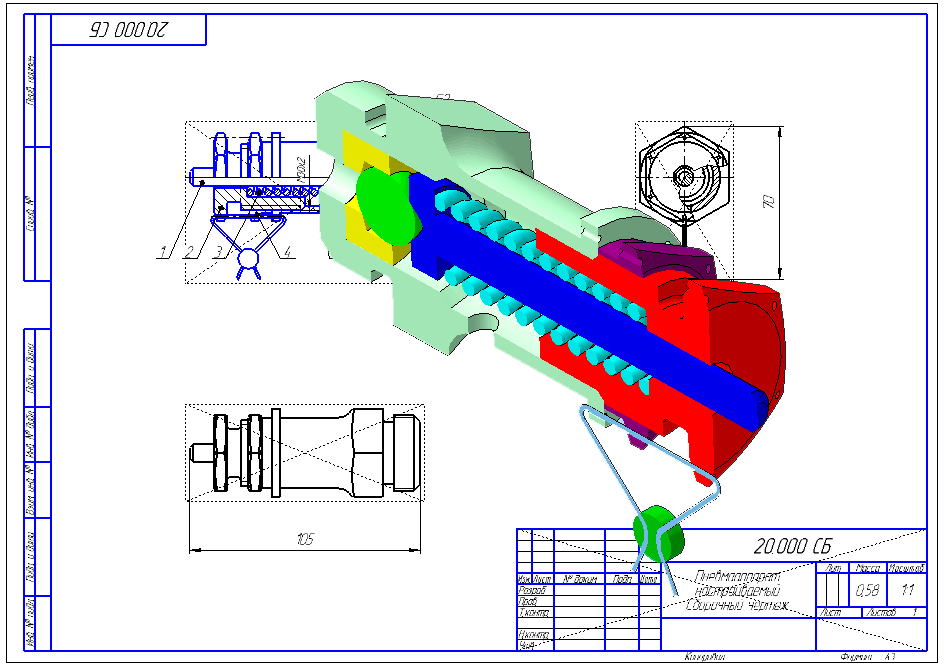

Задание Пневмоаппарат настраиваемый 20.000 СБ

Состав: Сборочный чертеж (СБ), Деталировка, 3D Сборка, Спецификация Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
сборка/Детали/Гайка нажимная _ 20.002.m3d
сборка/Детали/Контргайка _ 20.004.m3d
сборка/Детали/Корпус _ 20.006.m3d
сборка/Детали/Пломба _ 20.005.m3d
сборка/Детали/Пневмааппарат настраиваемый _ 20.000 СБ.a3d
сборка/Детали/Пневмааппарат настраиваемый _ 20.000 СБ.spw
сборка/Детали/Проволка 1х150.m3d
сборка/Детали/Пружина n=12, d=14.m3d
сборка/Детали/Седло клапана _ 20.007.m3d
сборка/Детали/Шарик 10-40 ГОСТ 3722-81.m3d
сборка/Детали/Шток _ 20.001.m3d
сборка/Чертежи/Гайка нажимная _ 20.002.cdw
сборка/Чертежи/Контргайка _ 20.004.cdw
сборка/Чертежи/Корпус _ 20.006.cdw
сборка/Чертежи/Пломба _ 20.005.cdw
сборка/Чертежи/Пневмааппарат настраиваемый Сборочный чертеж _ 20.000 СБ.cdw
сборка/Чертежи/Пружина n=12, d=3.cdw
сборка/Чертежи/Седло клапана _ 20.007.cdw
сборка/Чертежи/Шток _ 20.001.cdw
сборка/Детали
сборка/Чертежи
сборка
