Пневмораспределитель управления лебедкой

Пневморозподільник слугує для подачі стиснутого повітря до робочих органів лебідки.

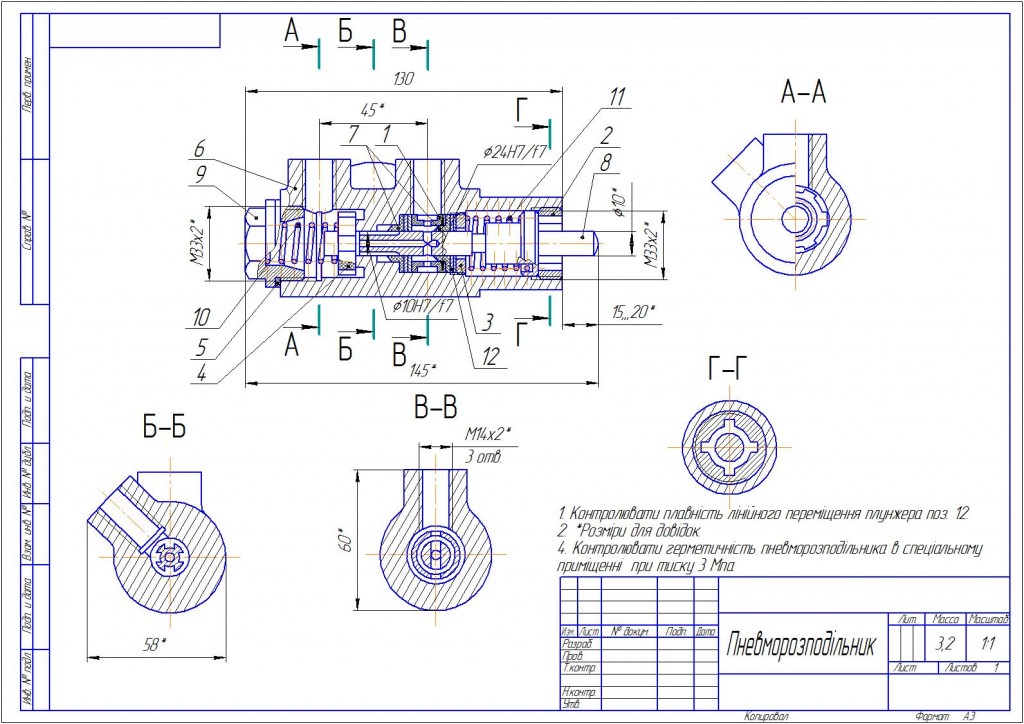

Розподільник складається (рисунок 2.2) з корпусу 5. З одного кінця в корпусі розташований клапан 4, який з допомогою пружини 3 притискається до перепускного отвору. В свою чергу пружина фіксується заглушкою 1. Для забезпечення герметичності, між заглушкою та корпусом встановлено ущільнююче кільце. З іншої сторони розташований плунжер 12. Правильне розташування плунжера здійснюється за допомогою шайб 8. Для герметичності використовуються манжети 6. Між кільцями розташована втулка 7. Шайба, манжет та втулка фіксуються в корпусі за допомогою гайки 9. Сам плунжер підпружинений пружиною 10 та зафіксований з іншого краю гайкою 11. за допомогою гайки 11 можна регулювати зазор між плунжером та клапаном.
Через лівий отвір підводиться під тиском. В момент часу, коли на плунжер 12 не діє сила – клапан відкривається і повітря через шліци плунжера проходить в наступний отвір. При відпусканні плунжера отвір закривається і подача повітря припиняється. Відпрацьоване повітря із робочої зони через шліці і отвір в плунжері попадає в правий отвір і виходить в атмосферу.

Учебник Аксарин П.Е. - "Чертежи для деталирования"
Задание пневмораспределитель 14.000 СБ

Состав: Сборочный чертеж, Спецификация Язык документа

Софт: Компас v12

Каталог / Начертательная геометрия и Инженерная графика / Пневмораспределитель управления лебедкой

Просмотр файлов
Пневморозподільник.bak
Пневморозподільник.cdw
Специфікація.bak
Специфікація.cdw
