Приспособление для фрезерования

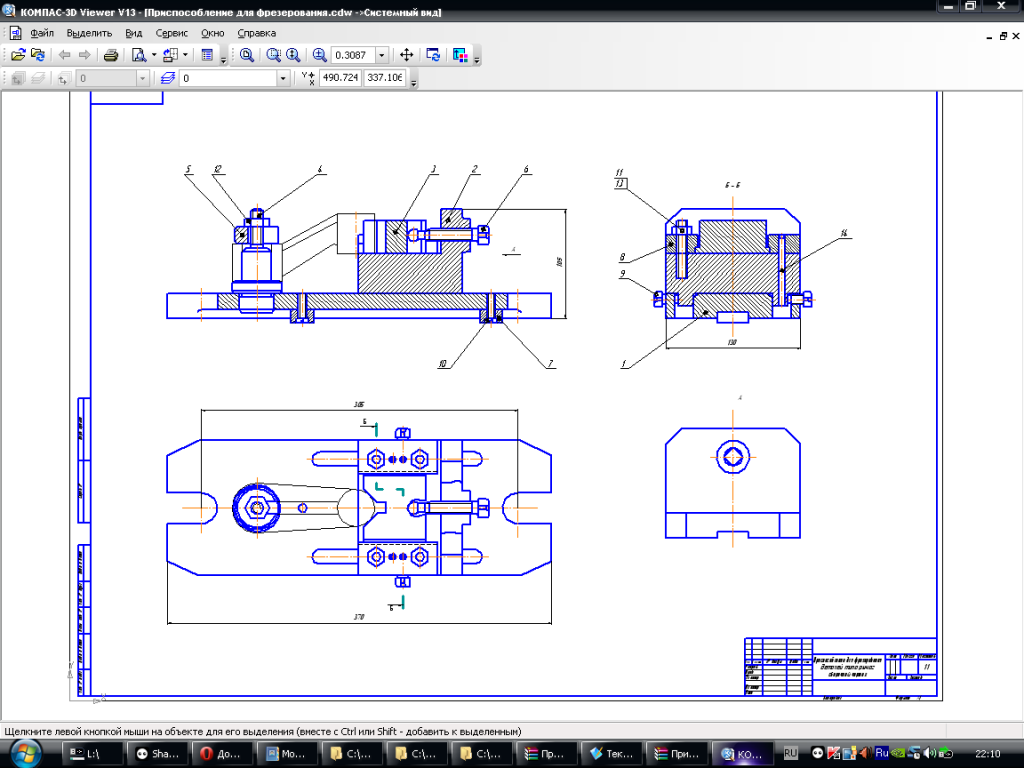

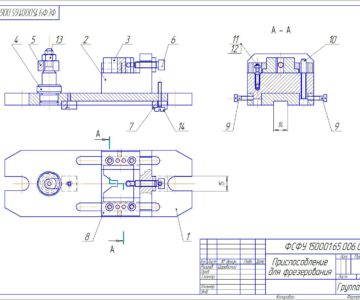

Индивидуальное задание "Приспособление для фрезерования" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.55.00.00.СБ.

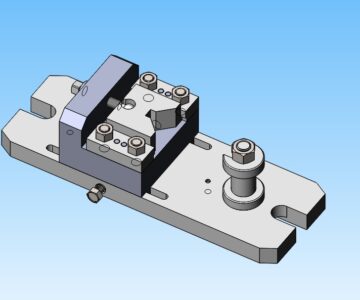

Данное приспособление служит для быстрой и точной установки обрабатываемой детали в нужном положении по отношению к режущему инструменту (фрезе). Приспособление устанавливается на подвижном столе горизонтально-фрезерного станка. Крепится на
столе станка двумя болтами, входящими в пазы плиты поз. 1 (болты на чертеже не показаны). Обрабатываемуюдеталь типарычага (на чертеже показана сплошной тонкой линией) кладут на опорные плоскости ползуна поз. 2 и диска пальца поз. 4. Положение обрабатываемой детали фиксируется пальцем поз. 4 на котором она закрепляется прихватом поз. 5 (с одной стороны), и призмой поз.3, перемещаемой винтом поз. 6 (с другой стороны). Ползун поз. 2 закрепляется в нужном положении винтами поз. 9.

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D V12, CDW

Просмотр файлов
Приспособление для фрезерования.cdw
Спецификация.cdw
Текстовый документ.txt
