Редуктор газовый

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточная работа по дисциплине "Инженерная графика"
Мелитополь 2011

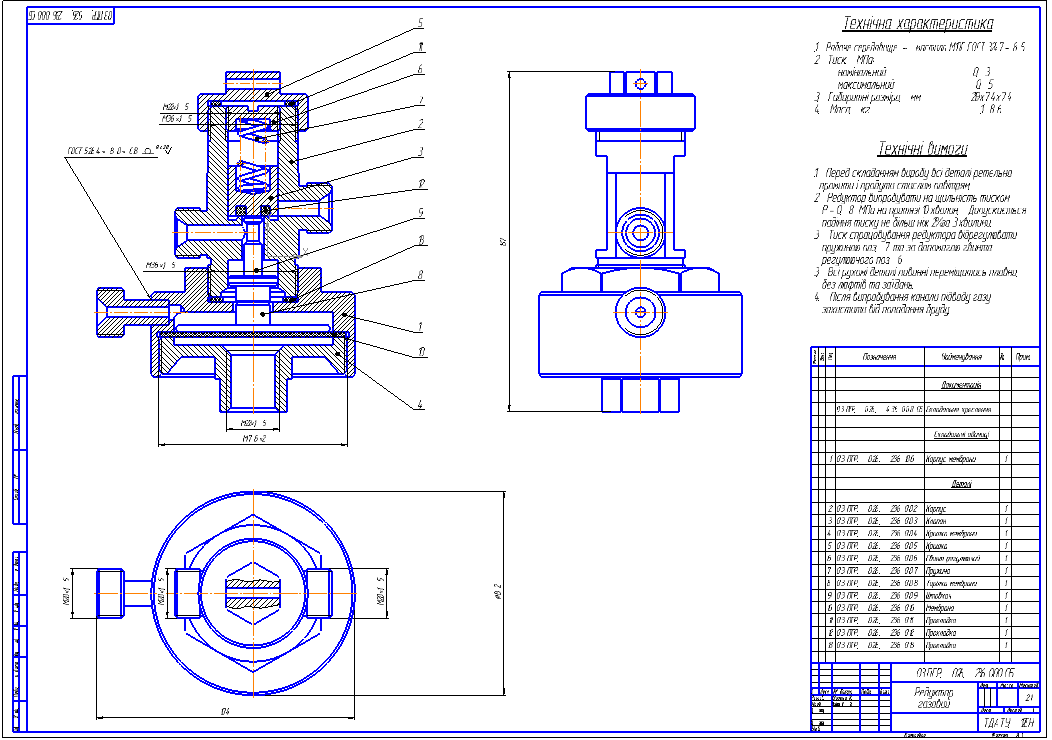

Сборочный чертеж и деталировка газового редуктора
Технічна характеристика
1. Робоче середовище - мастило М10Г ГОСТ 3247-85
2. Тиск, МПа:
номінальний 0,3
максимальний 0,5
3. Габаритні розміри, мм 219х74х74
4. Маса, кг 1,86

Состав: Сборочный чертеж (СБ), Деталировка Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Просмотр файлов
Корпус мембраны 1.cdw
Крышка 5.cdw
Крышка мембраны 4.cdw
Сборка Редуктор газовий .cdw
Тарелка мембраны 8.cdw
Винт регулировочний 6.cdw
Клапан 3.cdw
Корпус 2.cdw
