Операция Укомплектация-2

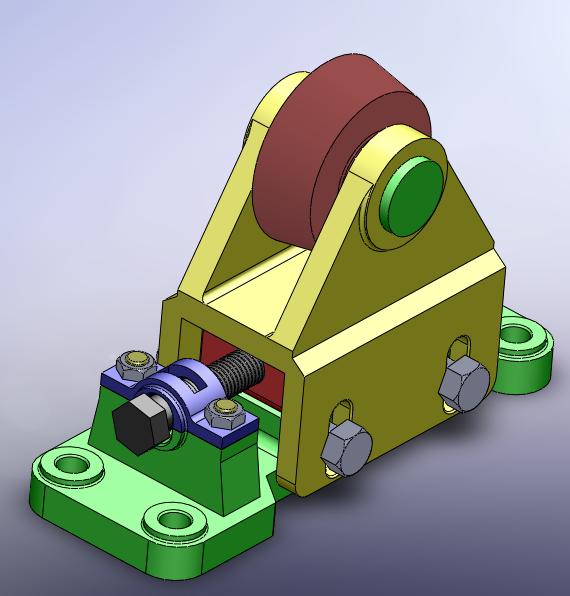

Регулируемый ролик 3D

Роликовое устройство применяется при транспортировке грузов, который перекатывается по роликам.
Работа состоит из: 3D сборки и 3D каждой детали.
1. Корпус
2. Стойка
3. Ролик
4. Клин
5.Ось
6. Крышка
7. Винт М20
8. Болт М16
9. Винт
10. Гайка
11. Гайка М16
12. Шпилька

Задание "Ролик регулируемый" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.36.00.00.СБ.

Состав: 3D сборка, 3D каждой детали Язык документа

Софт: SolidWorks 2008 SP0.0

Просмотр файлов
1. корпус.SLDPRT
2. стойка.SLDPRT
3. Ролик.SLDPRT
4. клин.SLDPRT
5.ось.SLDPRT
6.крышка.SLDPRT
7.винт М20.SLDPRT
8. болт 16.SLDPRT
9.винт.SLDPRT
10, гайка.SLDPRT
11. гайка 16.SLDPRT
12.шпилька.SLDPRT
ролик регулируемый сборка.SLDASM
