Ролик регулируемый

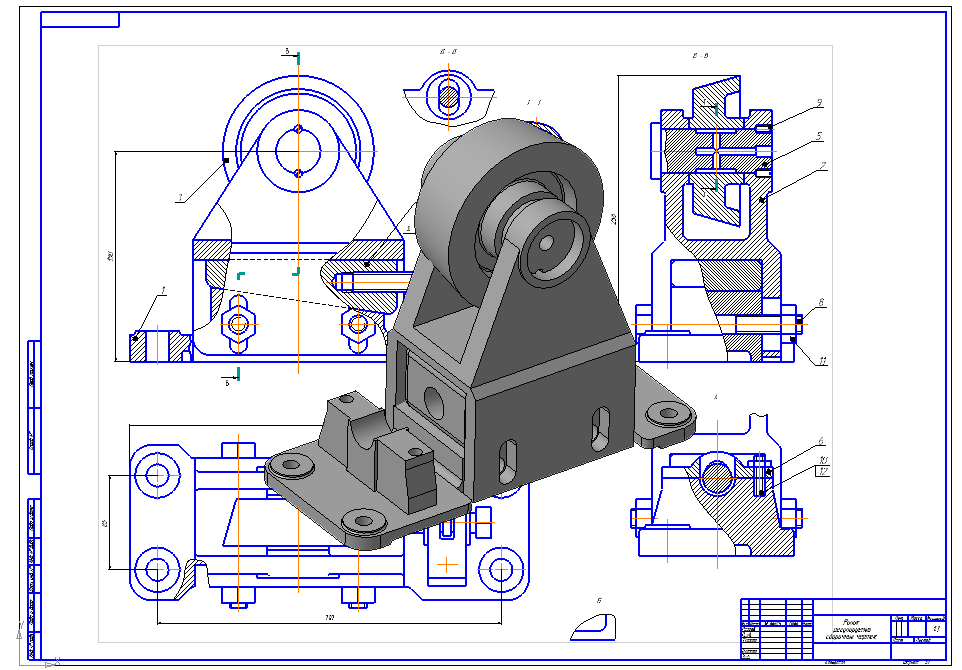

Ролик регулируемый. Индивидуальное задание МЧ00.36 из книги: Боголюбов С.К. Чтение и деталирование сборочных чертежей.
Роликовое устройство применяется при транспортировке листового материала, который перекатывается по роликам.
Корпус поз. 1 прикрепляется к раме машины четыремя болтами (рама и болты на чертеже не показаны).
При вращении винта поз. 3 клин поз. 4 будет скользить по наклонной плоскости корпуса поз.1,
в результате чего стойка поз. 2 с роликом поз. 3 будет подниматся или опускаться. К трущимся поверхностям ролика поз. 3 и оси поз. 5 поступает густая смазка из масленки. Масленка
запрессовывается в отверстие оси поз. 5 (на чертеже не показана).

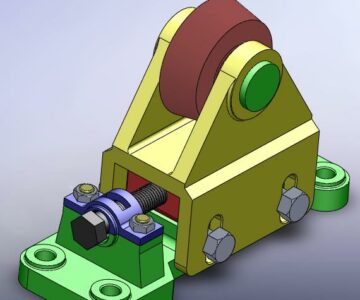

3D сборка не полная

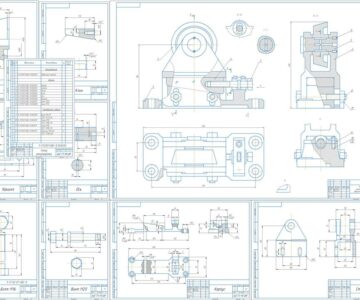

Состав: СБ, Спецификация, Деталировка, 3D Сборка Язык документа

Софт: Компас V 14, M3D

Просмотр файлов
3Д РоликРегулируемый/klin_3D.m3d
3Д РоликРегулируемый/korpus_3d.m3d
3Д РоликРегулируемый/os_3d.m3d
3Д РоликРегулируемый/rolik_3D.m3d
3Д РоликРегулируемый/stoyka.m3d
3Д РоликРегулируемый/клин.cdw
3Д РоликРегулируемый/корпус.cdw
3Д РоликРегулируемый/ось.cdw
3Д РоликРегулируемый/Ролик регулируемый СБ2.cdw
3Д РоликРегулируемый/ролик.cdw
3Д РоликРегулируемый/Сборка СБ1.cdw
3Д РоликРегулируемый/Сборка.a3d
3Д РоликРегулируемый/Спецификация к СБ1.cdw
3Д РоликРегулируемый/Спецификация к СБ2.cdw
3Д РоликРегулируемый/Стойка _ 005.36.002.cdw
3Д РоликРегулируемый/Текстовый документ.txt
3Д РоликРегулируемый
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2014-06-04 в 21:02 Ответить

не хватает Винта м20,винта м6 х 16,гаек,шпильки,болта м16 и в компасе 12 не открывается

2
2015-04-16 в 21:52 Ответить

Ужасное качество чертежей, много ошибок
