Операция Укомплектация-2

Розетка электрическая

МГАУ им. Горячкина
Кафедра инженерной графики
2014 год

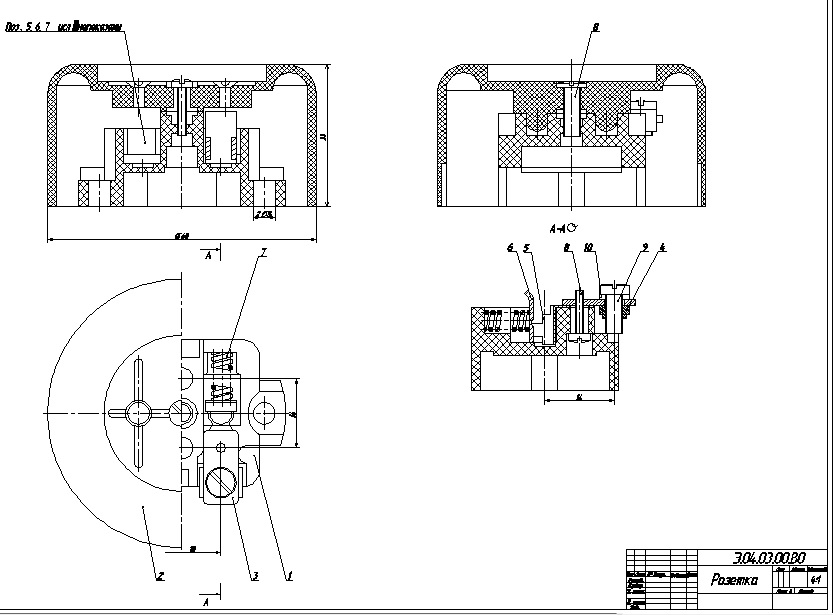

В данной работе начерчена советская розетка 220В, корпус круглый, сделанный из аминопласта.
В работе содержится 2 листа: первый лист, формата А2, содержит сборочный чертеж розетки, второй лист, формата А4, содержит спецификацию.

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: AutoCAD 2014 студенческая версия

Сайт: www

Просмотр файлов
Спецификация — копия.dwg
РОЗЕТКА — копия.dwg
