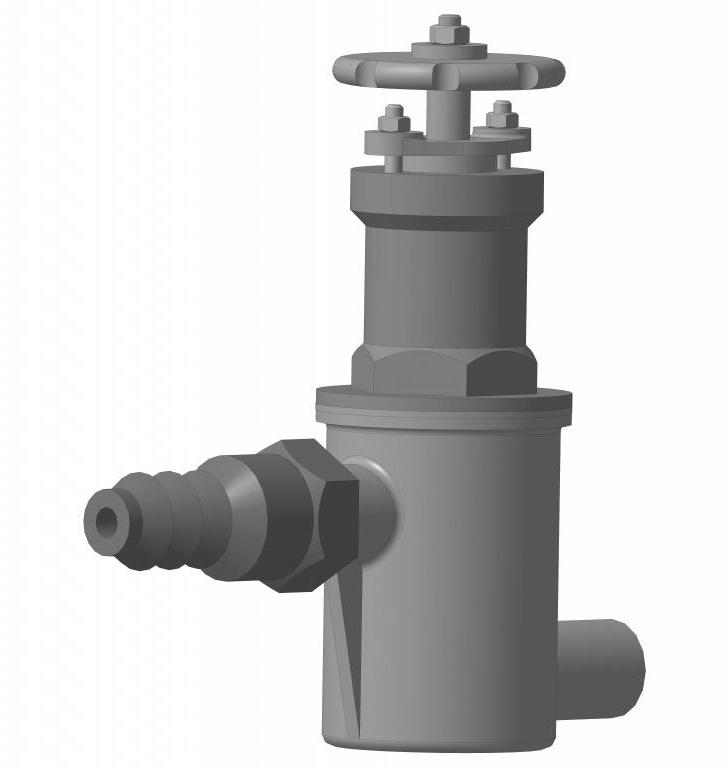

Сборочный чертёж клапана 3D Боголюбов

Клапан предназначен для пропускания жидкости. При вращении маховичка поз. 5 против часовой стрелки
шпиндель поз. 6 с клапаном поз. 8 будет подниматься и пропускать жидкость. Для прекращения подачи
жидкости маховичок необходимо вращать по часовой стрелке до отказа.
Для предупреждения утечки жидкости через зазоры между корпусом поз. 1 и деталями поз. 4 и 6
предусмотрено сальниковое уплотнение из колец поз. 12. Уплотнительные кольца поджимаются фланцем
поз. 4, который крепится шпильками поз. 13 и гайками поз. 10. Для герметичности между корпусом поз. 1
и крышкой поз. 2 ставится прокладка поз. 9.

Состав: 3D Сборка Язык документа

Софт: Компас V13

Каталог / Начертательная геометрия и Инженерная графика / Сборочный чертёж клапана 3D Боголюбов

Просмотр файлов
Клапан поз 8.m3d
Кольцо нижнее 4.m3d
Кольцо 3.m3d
Кольцо верхнее 1.m3d
Кольцо2.m3d
Корпус 3д.m3d
Крышка 100%.m3d
маховик 3д.m3d
прокладка поз 9.m3d
Сборка клапана1 пер.a3d
Фланец 1.m3d
Штуцер 100%.m3d
3D шпиндель готовый 100%.m3d
Втулка поз 7.m3d
