Струный насос (Эжектор)

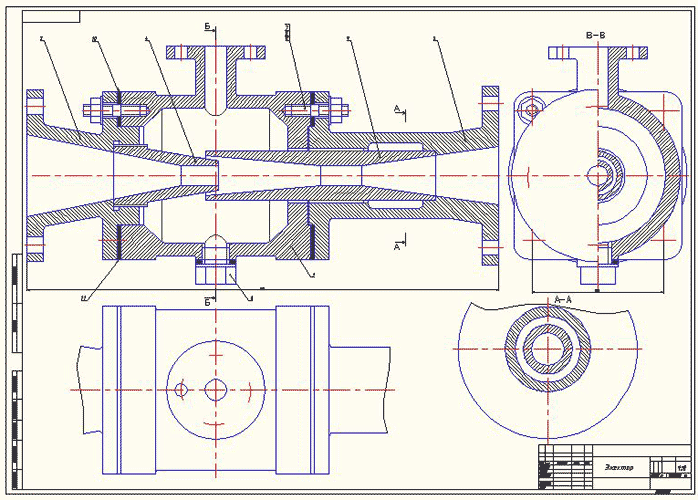

Струный насос ( Эжектор) для передачи жидкой или иной среды. Представлено чертеж и спецификация на отдельном листе.
Индивидуальное задание "Эжектор" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.57.00.00.СБ.

Состав: Сборочный чертеж, Спецификация.

Софт: DWG
