Устройство запорное 3D

Сборочная единица - устройство запорное.

Курсовая работа является итогом изучения дисциплины «Начертательная геометрия», «Инженерная графика», «Компьютерная графика», «Геометрическое моделирование». Цель работы: выявить и закрепить все знания, умения и навыки, приобретенные студентами при изучении вышеперечисленных дисциплин.
Тема курсовой работы: деталирование и моделирование сборочного чертежа. Деталированием называют процесс выполнения рабочих чертежей деталей по сборочному чертежу. Под моделированием следует понимать создание трехмерных моделей деталей и трехмерной сборки. Работу рекомендуется выполнять используя систему автоматизированного проектирования AutoCAD.

Учебник Аксарин П.Е. - "Чертежи для деталирования"

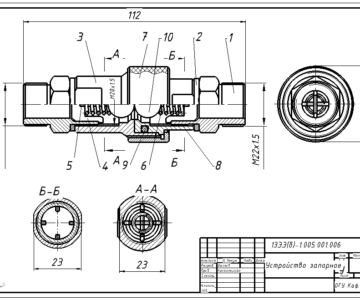

Устройство запорное 15.000

Состав: Сборочный чертеж, деталировка, 3D, ПЗ Язык документа

Софт: AutoCAD

Просмотр файлов

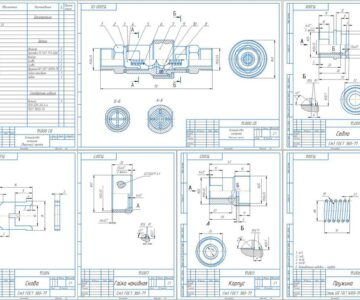

2д/Скоба поз 4, скоба поз 5, седло, корпус, спецификация, штуцер_1.bak
2д/Скоба поз 4, скоба поз 5, седло, корпус, спецификация, штуцер_1.dwg

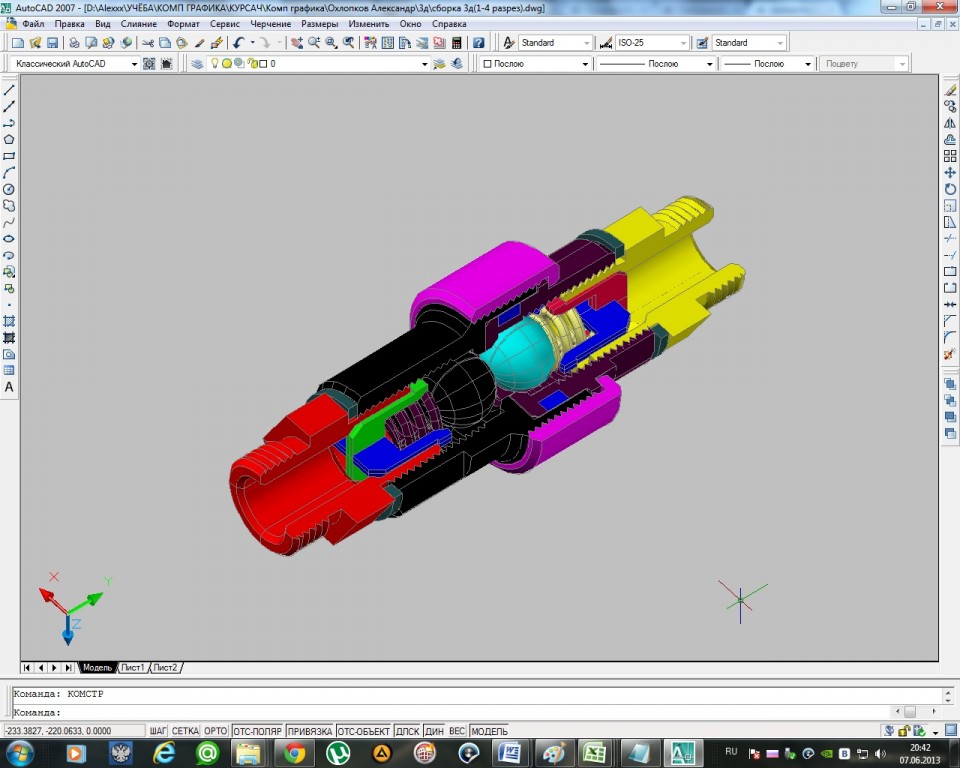

3д/сборка 3д(1-4 разрез).dwg

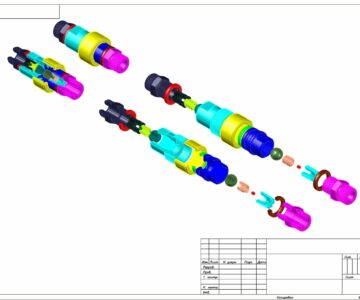

3д/сборка 3д(разобраное).dwg
ЗАПИСКА/3д Сборка.doc
ЗАПИСКА/Документ Microsoft Word.doc
ЗАПИСКА/моя 3аписка.doc
ЗАПИСКА/Содерэание мое.doc
ЗАПИСКА/список литературы.doc
ЗАПИСКА
