Устройство запорное маслопровода 3D

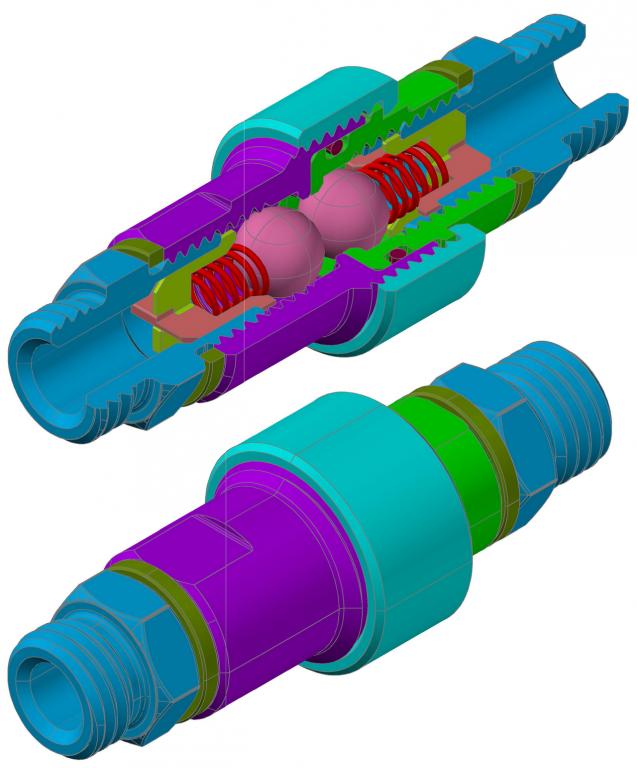

Запорное устройство предотвращает вытекание масла из соединенных концов маслопроводов, позволяя производить монтаж и демонтаж выносных цилиндров без слива масла из системы. Устройство состоит из двух шариковых клапанов, прижимаемых пружинами к гнездам корпусов. Когда штуцер с гнездом правого клапана соединен при помощи накидной гайки с корпусом левого клапана, шарики отжимают друг друга от своих гнезд, обеспечивая свободный проход маслу. Когда правая и левая половины запорного устройства отъединены, шарики 4 и в прижимаются пружинами к гнездам, и выход масла автоматически прекращается.

При сборке и эксплуатации гидросистемы нужно следить, чтобы накидные гайки 5 были затянуты до отказа. При слабозатянутых накидных гайках проходное сечение для масла уменьшается, что приводит к снижению давления масла.

В нагнетательную магистраль основного цилиндра вместо запорного приспособления между трубопроводами и шлангами установлены разрывные муфты.

Учебник Аксарин П.Е. - "Чертежи для деталирования"
Задание Устройство запорное 15.000 СБ

Состав: 3D-сборка, 3D-сборка с разрезом Язык документа

Софт: Autocad 2009, DWG

Сайт: www

Каталог / Начертательная геометрия и Инженерная графика / Устройство запорное маслопровода 3D

Просмотр файлов
окончательная сборка.dwg
окончательный разрез.dwg
