Воздушный клапан 63.000 СБ

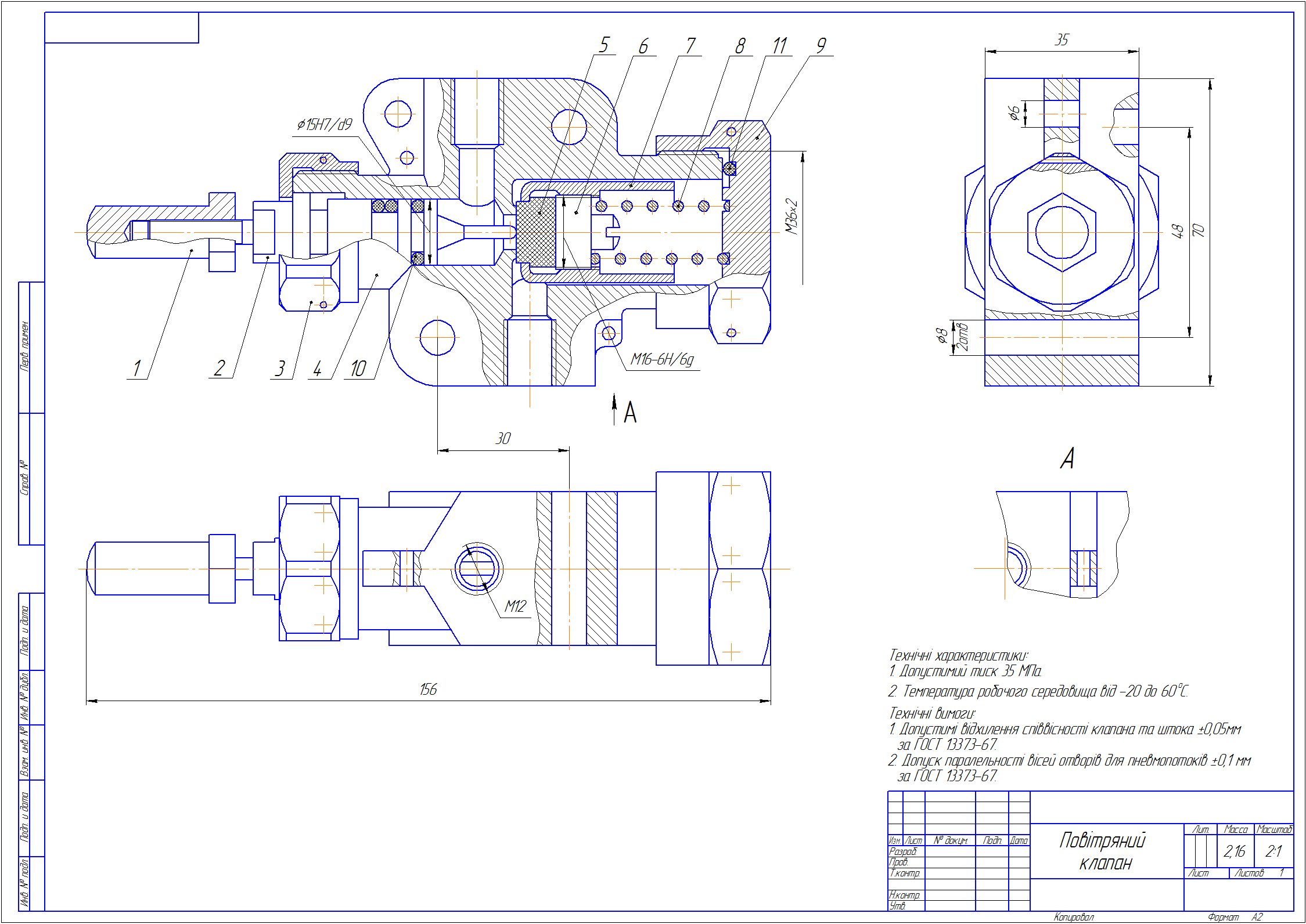

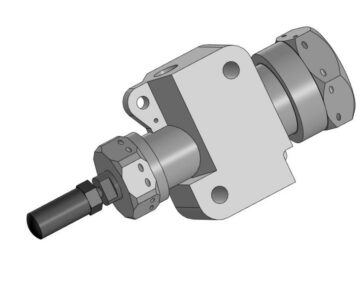

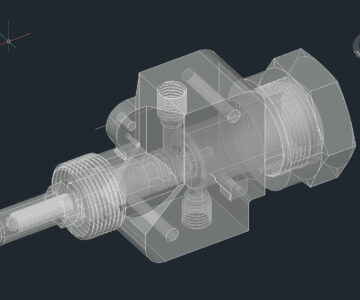

Чертеж 63.000 СБ Клапан воздушный - формат А2
Индивидуальное задание из книги Аксарин П.Е. Чертежи для деталирования

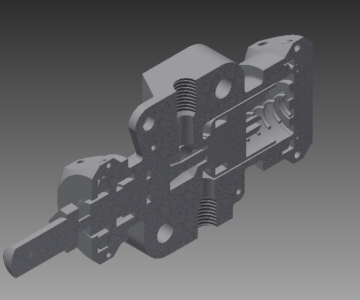

Воздушный клапан служит для пропуска воздушного потока в определенный момент времени. Клапан состоит из корпуса 4. С одного конца в корпусе расположен шток 2 с наконечником 1 и резиновыми кольцами 10. Он крепится в корпусе с помощью накидной гайки 3. С другой стороны расположен перепускной клапан. Он состоит из корпуса клапана 7, прокладки 5 и резьбовой пробки 6. Клапан прижимается пружиной 8, которая в свою очередь фиксируется накидной гайкой 9 с резиновым кольцом для герметичности 11. В момент времени, когда на шток 1 не действует сила - клапан работает на закрытие, так как пружина 8 и давление воздуха плотно прижимают прокладку 5 клапана к пропускного отверстия. Срабатывания клапана достаточно нажать на регулировочный наконечник 1, который соединен со штоком. Усилие передается на клапан и перепускной отверстие открывается.

Состав: Сборочный чертеж, спецификация Язык документа

Софт: КОМПАС-3D 12

Просмотр файлов
СБОРКА.cdw
Спецификация.cdw
