Выполнение конструкторской документации на сборочную единицу Дифференциал

Уфимский государственный авиационный технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине Инженерная графика
На тему: "Выполнение конструкторской документации на сборочную единицу Дифференциал
Уфа 2012

Содержание
с
1. Общий раздел 2 1.1 Устройство и работа дифференциала 2
2. Технологический раздел 4
2.1 Расчёт резьбового соединения 5
2.2 Расчёт параметров цилиндрического зубчатого колеса 13
2.3 Расчёт параметров конического зубчатого колеса 14 3. Примечания 16
Список использованных источников 18

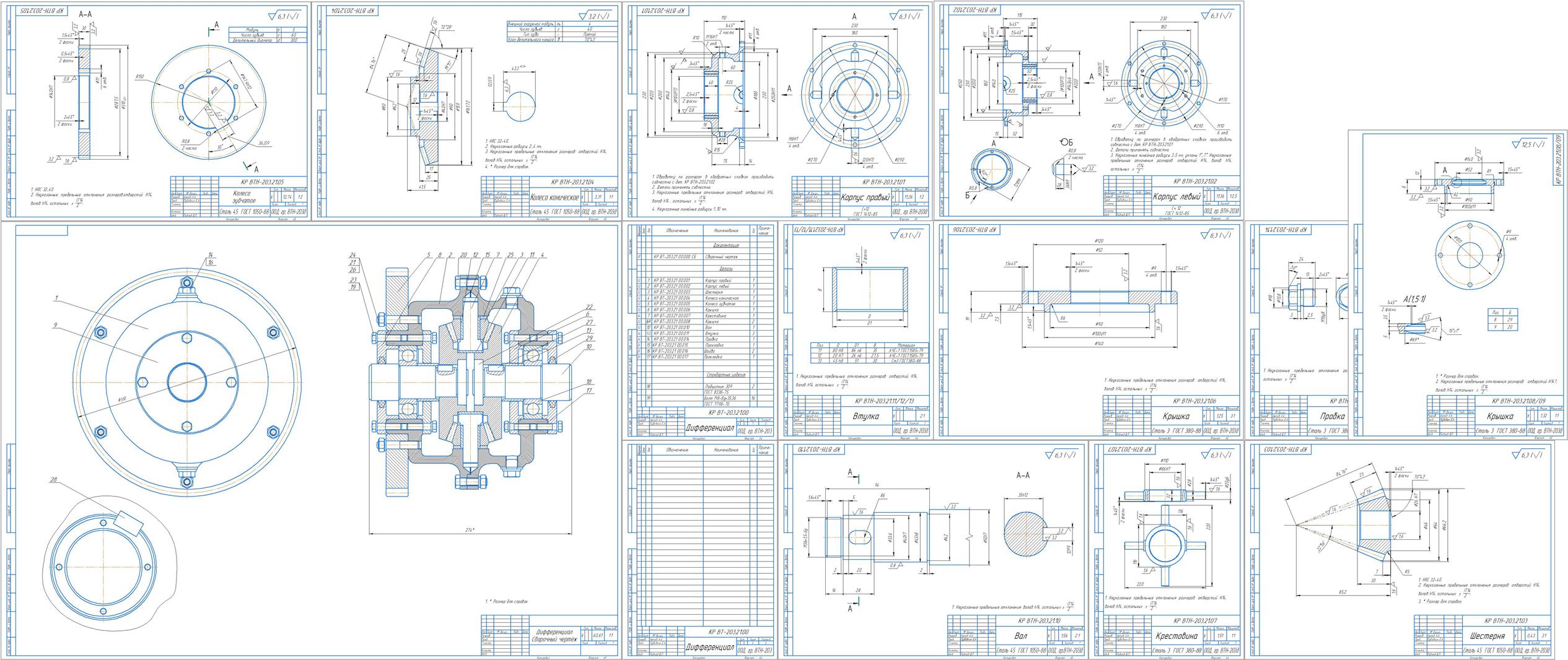

Состав: Дифференциал(СБ),Деталировка(вал,втулки, колёсо зубчатое, корпуса, крышки, крестовина, шестерня), Спецификация. Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:
Аюпов А.А. ВТН-203д/
Аюпов А.А. ВТН-203д/Чертежи/
Аюпов А.А. ВТН-203д/Чертежи/Поясняловка.kdw
Аюпов А.А. ВТН-203д/Чертежи/задание.cdw
Аюпов А.А. ВТН-203д/Чертежи/титульник.cdw
Аюпов А.А. ВТН-203д/Чертежи/спецификация(1).cdw
Аюпов А.А. ВТН-203д/Чертежи/СЧ.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/
Аюпов А.А. ВТН-203д/Чертежи/детали/Колесо зубчатое.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/корпус 1.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/Втулка 11,12,13.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/Крестовина 7.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/Пробка 14.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/Шестерня 3.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/Колесо коническое.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/Вал 10.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/крышка 6.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/Крышка 8,9.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/сборочник!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!1.cdw
Аюпов А.А. ВТН-203д/Чертежи/детали/Корпус 2.cdw
Аюпов А.А. ВТН-203д/пз/
Аюпов А.А. ВТН-203д/пз/Поясняловка.kdw
Аюпов А.А. ВТН-203д/пз/задание.cdw
Аюпов А.А. ВТН-203д/пз/спецификация(1).cdw
Аюпов А.А. ВТН-203д/пз/Титульник.cdw
Аюпов А.А. ВТН-203д/пз/Сборочный чертёж ''Дифференциал'' _ КР ВТ-203.21 ПЗ.kdw
Аюпов А.А. ВТН-203д/пз/Содержание.kdw
