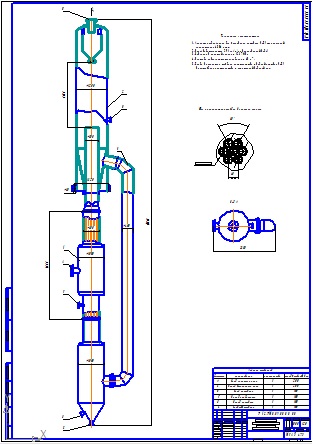

Аппарат выпарной с соосной греющей камерой и солеотделением

Аппарат выпарной с естественной циркуляцией, с соосной греющей камерой и солеотделением

Техническая характеристика
1. Аппарат предназначен для упаривания раствора NaCl от начальной концентрации 4,5% масс.
2. Производительность 2,91 кг/с (по выпариваемой воде)
3. Давление в греющей камере - 1,267 МПа
4. Площадь поверхности теплообмена - 40 м .
5. Среда в аппарате и трубном пространстве - водный раствор NaCl в межтрубном пространстве - насыщенный водяной пар.

Состав: ВО Язык документа

Софт: Компас v12

Каталог / Инженерные системы / Аппарат выпарной с соосной греющей камерой и солеотделением

Просмотр файлов
ВО.cdw
