Артезианская скважина

Артезианская скважина проект
Проектируемый трубчатый колодец является объектом общего пользования
Скважина располагается на землях Саратовской области. Рельеф площадки ровный 258,89-256,90 м.
Трубчатые буровые колодцы устраивают путем бурения в земле вертикальных цилиндрических каналов - скважин. В большинстве горных пород стенки скважин приходится укреплять обсадными трубами, образующими трубчатый колодец. В пределах водоносного пласта для возможности приема воды из грунта колодец оборудуют специальными фильтрами (кроме колодцев и трещин в скальных породах)
Трубчатые колодцы применяют обычно при сравнительно глубоком залегании и значительной мощности водоносных пластов. В связи с этим их характерной особенностью являются относительно малый диаметр, облегчающий прохождение толщи пород, и относительно большая длинна водосборной части. Они могут использоваться для приема как безнапорных, так и напорных подземных вод. И в том и в другом случае они могут быть доведены до подстилающего водоупорного пласта - "совершенные колодцы" или заканчиваются в толще водного пласта - "несовершенные колодцы"
На данном объект строительства первый от поверхности (безнапорный) слой находится на глубине 6,0 м, исходя из этого необходимо пробурить "простейший буровой колодец" на глубину 13,0 м. и установить "несовершенный колодец"
Стенки вертикального цилиндрического канала (скважины), получаемого в результате бурения, необходимо закрепить опускаемой в него стальной обсадной трубой. Эту трубу нужно опустить приблизительно до верхней границ залегания водоносных пород. В обсадную трубу опускается труба меньшего диаметра, которую доводят обычно до нижней границы залегания водоносных пород, несколько заглубляя в подстилающие водопроницаемые породы. Затем в трубу меньшего диаметра опускается фильтр, предназначенный для защиты колодца от зенесения в него вместе с водой частиц грунта из водоносного слоя. Опускать фильтр следует с помощью штанг и специальных замков в его верхней части. После установки фильтра, трубу меньшего диаметра удаляют из скважины, а кольцевое пространство между стенками фильтровой и обсадной трубы уплотняют путем устройства сальника.
Фильтр является весьма ответственной частью бурового колодца. От того, насколько правильно устроен фильтр, в большенстве степени зависит качество работы всего колодца.
Фильтр состоит из рабочей части, через которую в колодец поступает вода, верхней надфильтровой глухой части с замком, предназначенным для опускания и установки фильтра, и нижней также глухой части, которая служит сборником для проникающих в колодец мелких частиц грунта. Высоту рабочей части фильтра принимают в соответствии с мощностью используемого водосного слоя в результате расчета на пропуск требуемого количества воды. Высота рабочей части должна быть не больше 1,5 м. так как глубина колодца составляет 13,0 м. Кроме того верх надфильтрового участка должен находиться выше бошмака обсадной трубы не менее чем на 3,0 м.
Главными в конструкции фильтра бурового колодца являются два элемента:
-Опоррный каркас
-Водоноприемная поверхность
Опорны каркас устроен из щелевой перфорации. В данном проекте на каркас наматывается сетка. Кроме того на трубчатые и стержневые каркасы по спирали (с ростоянием между витками 5-10 мм) наматывается проволока, на которую накладывается сетка. Сетка должна быть изготовлена из нержавеющей стали, чтобы избежать процесса электрокоррозии.

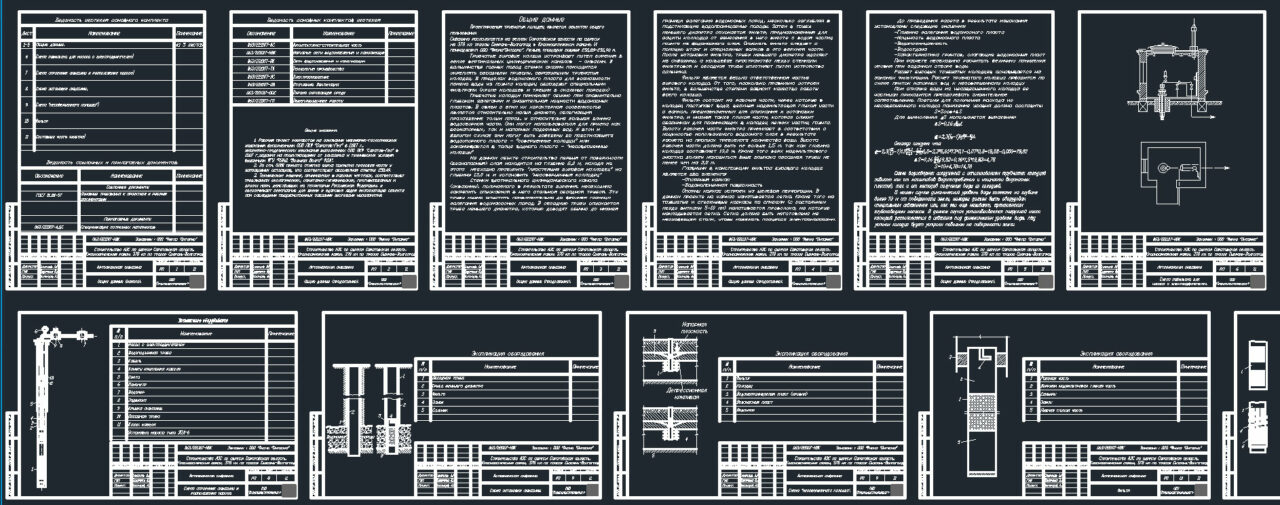

Состав: Общие даные, павильйон, разрез скважины Язык документа
