Чертеж микро ГЭС (Гидроэнергетическая установка на реке)

ФГБОУ ВПО ОмГАУ им. П.А. Столыпина»
Факультет: ФВХС Кафедра: КИОВР Специальность: 280302
Курсовая работа по дисциплине «Гидросиловые установки и возобновляемые источники энергии» на тему «проектирование ГЭС»

Расчёт параметров и подбор турбины мГЭС на реке
Выработка электроэнергии гидроэнергетической установки
Гидроэнергетическая установка на реке

Целью данной работы является проектирование гидроэлектростанции на р. Чулым, с. Ярки.
Гидроэлектростанция (ГЭС) — электростанция, в качестве источника энергии использующая энергию водного потока.
Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища.
Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки.
Принцип работы ГЭС достаточно прост. Цепь гидротехнических сооружений обеспечивает необходимый напор воды, поступающей на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию.
Необходимый напор воды образуется посредством строительства плотины, и как следствие концентрации реки в определенном месте, или деривацией — естественным током воды. В некоторых случаях для получения необходимого напора воды используют совместно и плотину, и деривацию.
Гидроэлектрические станции разделяются в зависимости от вырабатываемой мощности:
мощные — вырабатывают от 25 МВт и выше;
средние — до 25 МВт;
малые гидроэлектростанции — до 5 МВт.
Мощность ГЭС зависит от напора и расхода воды, а также от КПД используемых турбин и генераторов.
Гидроэлектростанции также делятся в зависимости от максимального использования напора воды:
высоконапорные — более 60 м;
средненапорные — от 25 м;
низконапорные — от 3 до 25 м.
Таким базом, в данном курсовом проекте необходимо запроектировать ГЭС определённой мощности и с определённым напором. А также в зависимости от напора воды, выбрать определённый тип турбин в данной гидроэлектростанции, просчитать выработку электроэнергии гидроэнергетической установки.

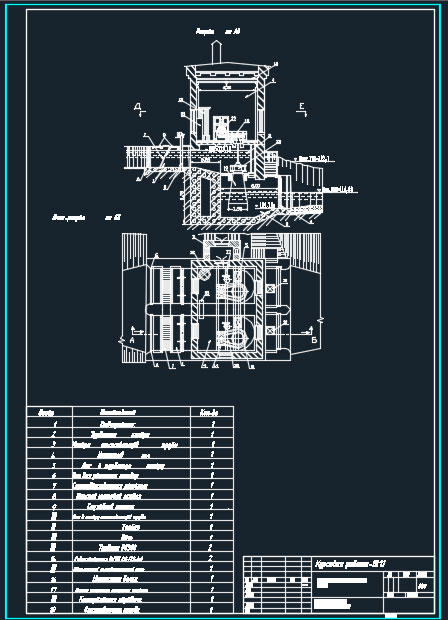

Состав: Гидроэнергетическая установка, План, Разрезы, Записка Язык документа

Софт: AutoCAD, DWG
